Акт на приемку и сдачу железобетонного фортсооружения № 19 типа АДОТ-1 - башня КВ с НП роты - в эксплуатацию частям Укрепленного района
Источник: ЦАМО, ф. 217, оп.1265, дело 1067.
Дата документа: 17 сентября 1943 г.
Скачать акт приемки.
| Сов. cекретно Экз. № 2 |
|||
|

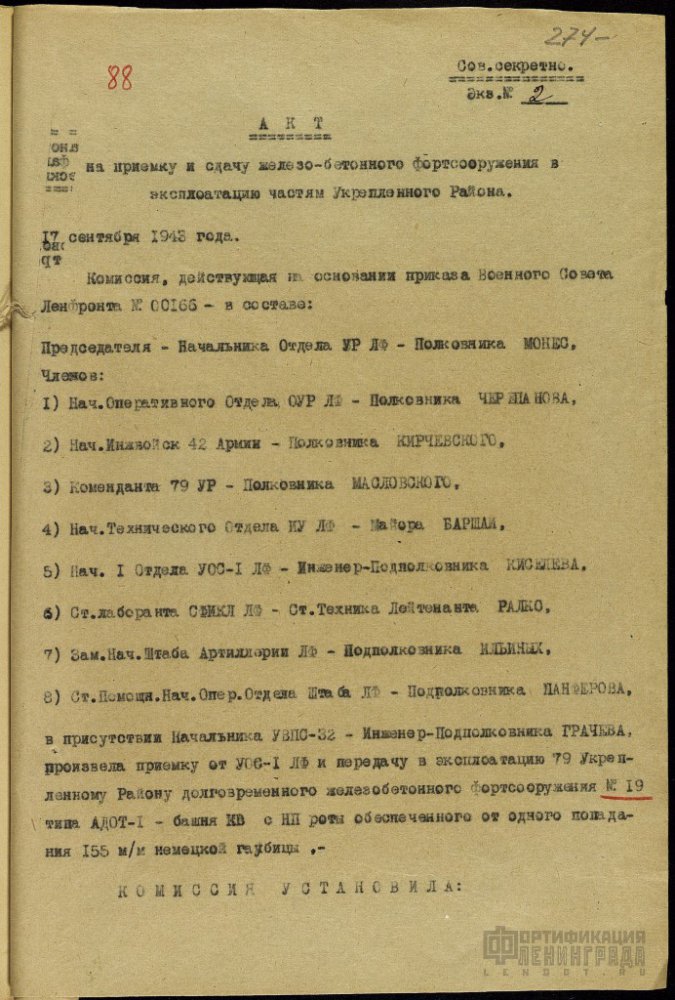

АКТ на приемку и сдачу железобетонного фортсооружения
17 сентября 1943 года. Комиссия, действующая на основании приказа Военного Совета Ленфронта № 00166 в составе: Председателя – Начальника Отдела УР ЛФ Полковника МОНЕС, Членов: 1) Нач. Оперативного Отдела ОУР ЛФ – Подполковника ЧЕРЕПАНОВА, 2) Нач. Инжвойск 42 Армии – Полковника КИРЧЕВСКОГО, 3) Коменданта 79 УР – Полковника МАСЛОВСКОГО, 4) Нач. Технического Отдела ИУ ЛФ – Майора БАРШАЙ, 5) Нач. 1 Отдела УОС-1 ЛФ – Инженер-Подполковника КИСЕЛЕВА, 6) Ст. лаборанта СФИХЛ ЛФ – Ст. техника-лейтенанта РАЛКО, 7) Зам. Нач. Штаба Артиллерии ЛФ – Подполковника ИЛЬИНЫХ, 8) Ст.Помощн.Нач.Опер. Отдела Штаба ЛФ – Подполковника ПАНФЕРОВА В присутствии Начальника УВПС-32 – Инженер-Полковника ГРАЧЕВА, произвела приемку от УОС-1 ЛФ и передачу в эксплоатацию 79 Укрепленному Району долговременного железобетонного фортсоружения № 19 типа АДОТ-1 - башня КВ с НП роты обеспеченного от одного попадания 155 м/м немецкой гаубицы – КОМИССИЯ УСТАНОВИЛА: |
|||

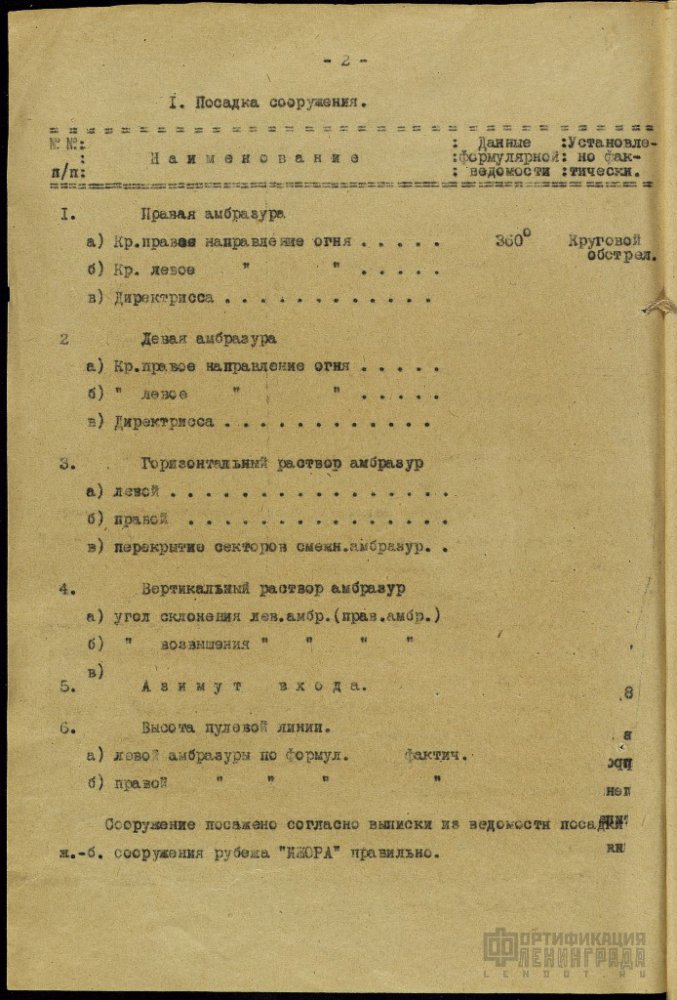

| I. Посадка сооружения. | |||
| №№ п.п. |
НАИМЕНОВАНИЕ | Данные формулярной ведомости |
Установ- лено фактически |
|
|
Правая амбразура |
||
| а) Кр. правое направление огня | 360° | круговой | |
| б) " левое " " | обстрел. | ||
| в) Директрисса | |||
|
|
Левая амбразура |
||
| а) Кр. правое направление огня | |||
| б) " левое " " | |||
| в) Директрисса | |||
|
|
Горизонтальный раствор амбразур. |
||
| а) левой | |||
| б) правой | |||
| в) перекрытие секторов смежн. амбразур | |||
|
|
Вертикальный раствор амбразур. |
||
| а) угол склонения лев. амбр (прав. амбр.) | |||
| б) " возвышения | |||
|
|
Азимут входа: |
||
|
|
Высота пулевой линии. |
||
| а) левой амбразуры по формуляру | фактич. | ||
| б) правой амбразуры " " | " | ||
|

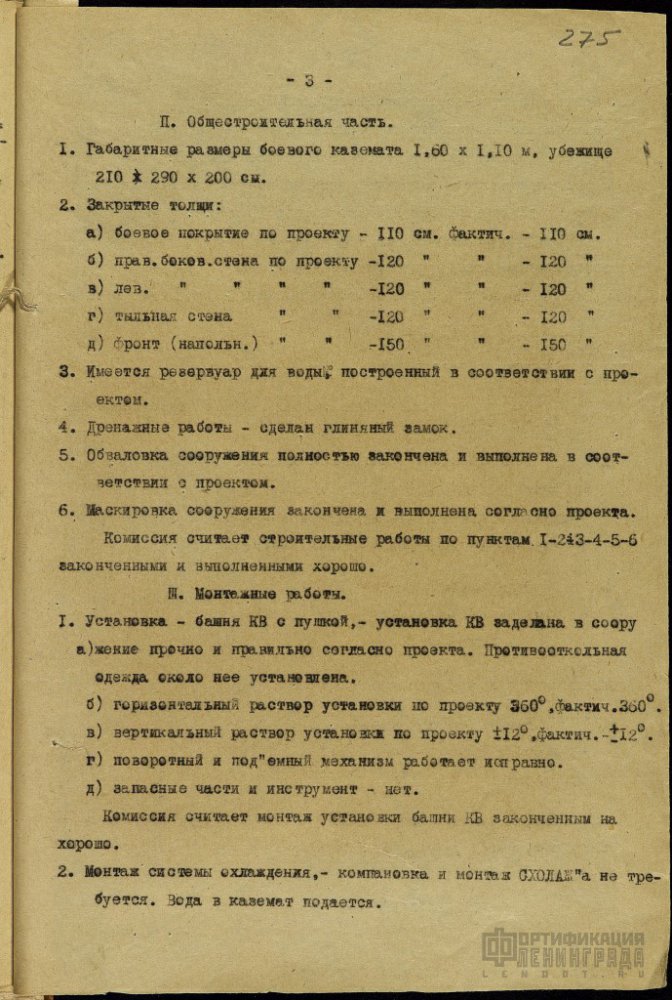

Сооружение посажено согласно выписки из ведомости посадки ж.-б. сооружений рубежа "Ижора" правильно. II. Общестроительная часть. |
|||
| 1. | Габаритные размеры боевого каземата 1,60 х 1,10 м, убежище 210 х 290 х 200 см. | ||
| 2. | Защитные толщи: | ||
| а) боевое покрытие по | проекту | -110 | см | фактич. | -110 | см | |
| б) прав. боковая стена | по проекту | -120 | " | " | -120 | " | |
| в) лев. | " | -120 | " | " | -120 | " | |
| г) тыльная сторона | " | -120 | " | " | -120 | " | |
| д) фронт (напольн.) | " | -150 | " | " | -150 | " |
| 3. | Имеется резевуар для воды, построенный в соответствии с проектом. | ||||
| 4. | Дренажные работы – сделан глиняный замок. | ||||
| 5. | Обваловка сооружения полностью закончена и выполнена в соответствии с проектом. | ||||
| 6. | Маскировка сооружения закончена и выполнена согласно проекта. | ||||
|
Комиссия считает строительные работы по пунктам 1-2-3-4-5-6 законченными и выполненными хорошо. |
|||||
|
III. Монтажные работы. |
|||||
| 1. | Установка – башня КВ с пушкой, - установка КВ заделана в сору- | ||||
| а) | жение прочно и правильно согласно проекта. Противооткольная одежда около нее установлена. | ||||
| б) | горизонтальный раствор установки по проекту 360°, фактич. 360°. | ||||
| в) | вертикальный раствор установки по проекту ±12°, фактич. ±12°. | ||||
| г) | поворотный и под"емный механизм работает исправно. | ||||
| д) | запасные части и инструмент – нет. | ||||
| Комиссия считает монтаж установки башни КВ законченным на хорошо. | |||||
|
2. |
Монтаж системы охлаждения, - компановка и монтаж СОХЛАЖ"а не требуется. Вода в каземат подается. |
||||
|
3. |

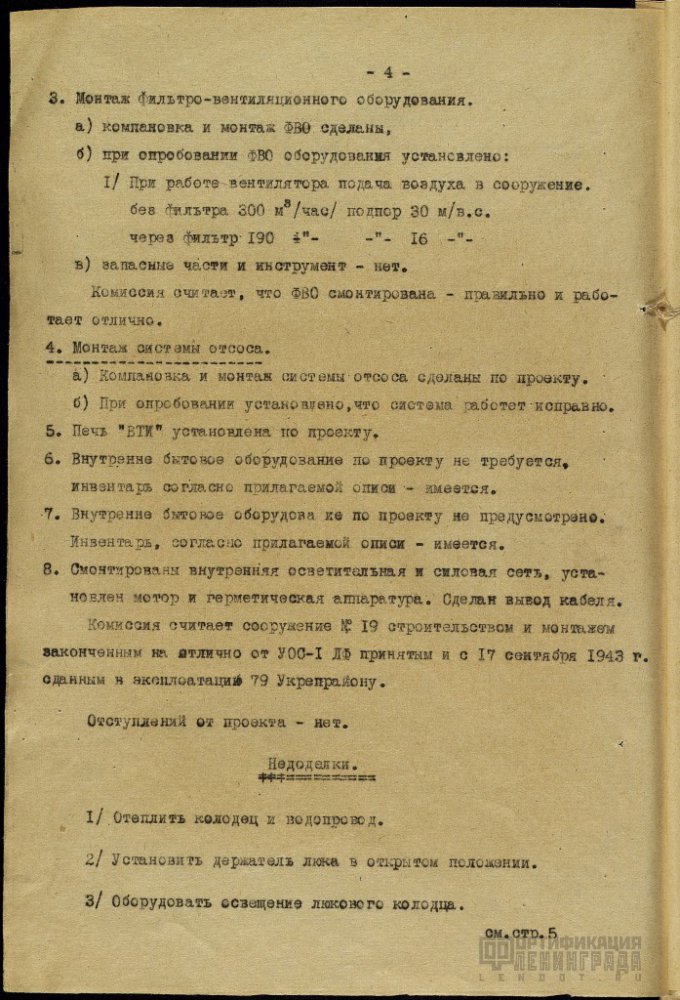

Монтаж фильтро-вентиляционного оборудования. |
||||
| а) компановка и монтаж ФВО сделаны. | |||||
| б) при опробовании ФВО оборудования установлено: | |||||
| 1/ при работе вентилятора подача воздуха в сооружение. | |||||
| без фильтра 300 м3/час/ подпор | 30 м/в. с. | ||||
| через фильтр 190 -"- -"- | 16 -"- | ||||
| в) | запасные части и инструмент – нет. | ||||
| Комиссия считает, что ФВО смонтирована - правильно и работает отлично. |
|||||
| 4. | Монтаж системы отсоса: | ||||
| а) компановка и монтаж системы отсоса сделаны по проекту. | |||||
| б) при опробовании установлено, что система работает исправно. |
|||||
|
5. |
Печь «ВТИ» установлена по проекту. |
||||
| 6. | Внутреннее бытовое оборудование по проекту не требуется, инвентарь согласно прилагаемой описи - имеется. |
||||
| 7. | Внутреннее бытовое оборудование по проекту не предусмотрено. Инвентарь согласно прилагаемой описи - имеется. |
||||
| 8. | Смонтированы внутренняя осветительная и силовая сеть, установлен мотор и герметическая аппаратура. Сделан вывод кабеля. |
||||
|
Комиссия считает сооружение № 19 строительством и монтажом законченным на отлично от УОС-1 ЛФ принятым и с "17" сентября 1943 г. сданным в эксплоатацию 79 Укрепрайону. |
|||||
|
Отступления от проекта – нет. Недоделки: |
|||||
|
1/ Отеплить колодец и водопровод. 2/ Установить держатель люка в открытом положении. 3/ Оборудовать освещение люкового колодца. |
|||||
|

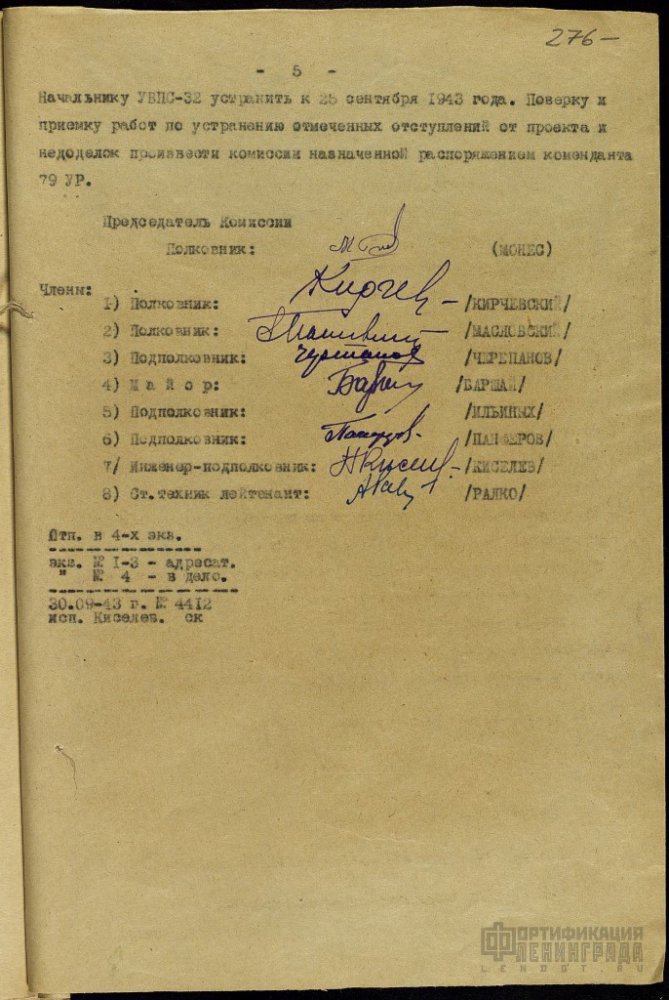

Начальнику УВПС-32 устранить к 25 сентября 1943 года. Поверку и приемку работ по устранению отмеченных отступлений от проекта и недоделок произвести комиссии назначенной распоряжением коменданта 79 УР. |
|||||
| Председеталь Комиссии: | |||||
| Полковник | (МОНЕС) | ||||
| Члены: | |||||
| 1) Подполковник | (ЧЕРЕПАНОВ) | ||||
| 2) Полковник | (КИРЧЕВСКИЙ) | ||||
| 3) Полковник | (МАСЛОВСКИЙ) | ||||
| 4) Майор | (БАРШАЙ) | ||||
| 5) Инженер-Подполковник | (КИСЕЛЕВ) | ||||
| 6) Ст.Техн.Лейтенант | (РАЛКО) | ||||
| 7) Подполковник | (ИЛЬИНЫХ) | ||||
| 8) Подполковник | (ПАНФЕРОВ) | ||||
| Отпеч. в 4 экз. экз. № 1-3 - адресат. " № 4 - в деле. |
|||||
| 30.09-43г. № 4412 Исполн. Киселев. ск. |
|||||
