Схемы, планы, чертежи
Схемы огневых сооружений, графики, чертежи из документов
Материалы на странице публикуются по мере нахождения их в различных источниках. Чтобы посмотреть графику в хорошем разрешении, кликните по изображению. Картинка откроется в новом окне.
Для поиска имеющихся на сайте карт и схем пользуйтесь списком на странице Карты и планы.

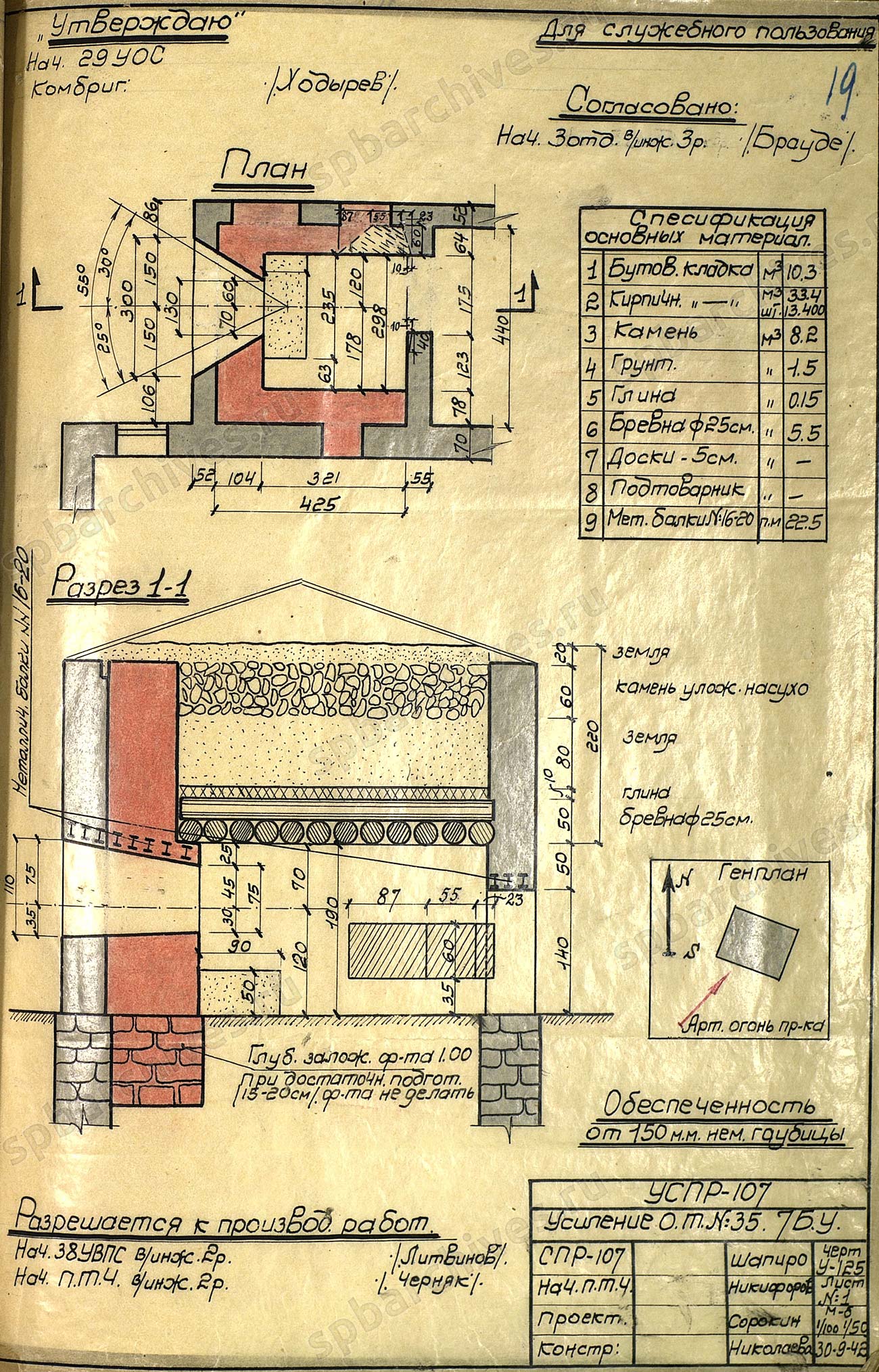

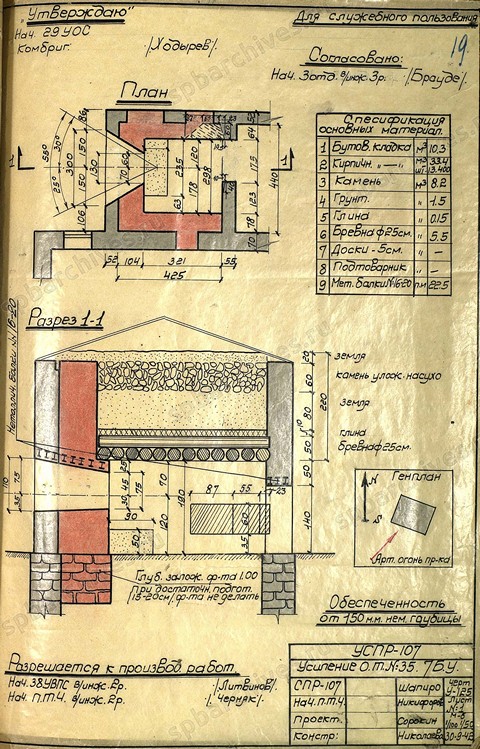

Рабочий чертеж усиления огневой точки № 35 в Кировском районе г. Ленинграда. 30 сентября 1942 г.

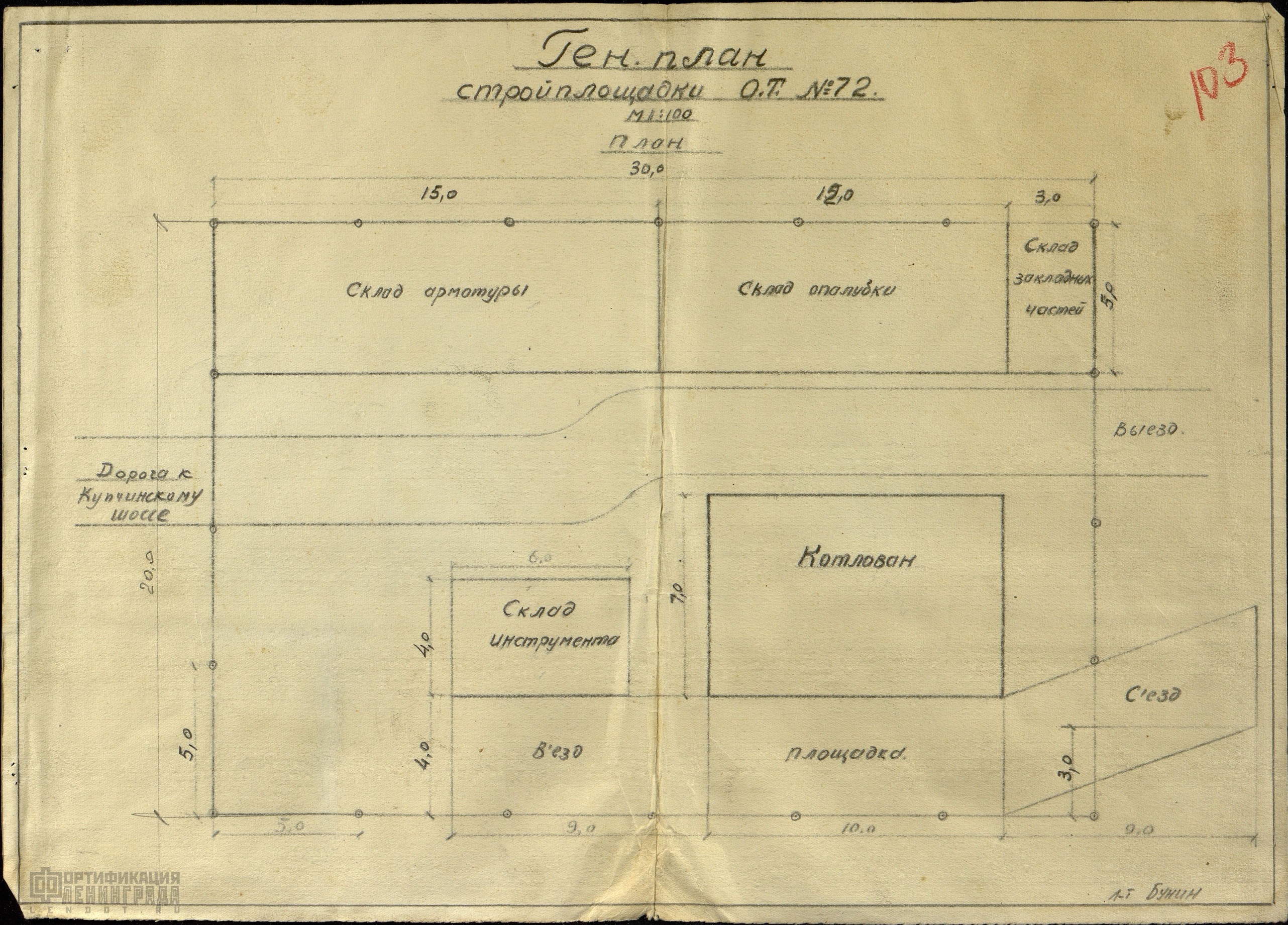

Генеральный план стройплощадки огневой точки № 72.
Материалы 585 отдельного инженерного батальона. Дата 13-18 мая 1943 г. (по записи в жбд)
Материалы 585 отдельного инженерного батальона. Дата 13-18 мая 1943 г. (по записи в жбд)
Источник: ЦАМО, Ф. 33171, оп. 178619, д. 5
Скачать в хорошем качестве 1.44 МВ, 2564 х 1841 рх
Скачать в хорошем качестве 1.44 МВ, 2564 х 1841 рх

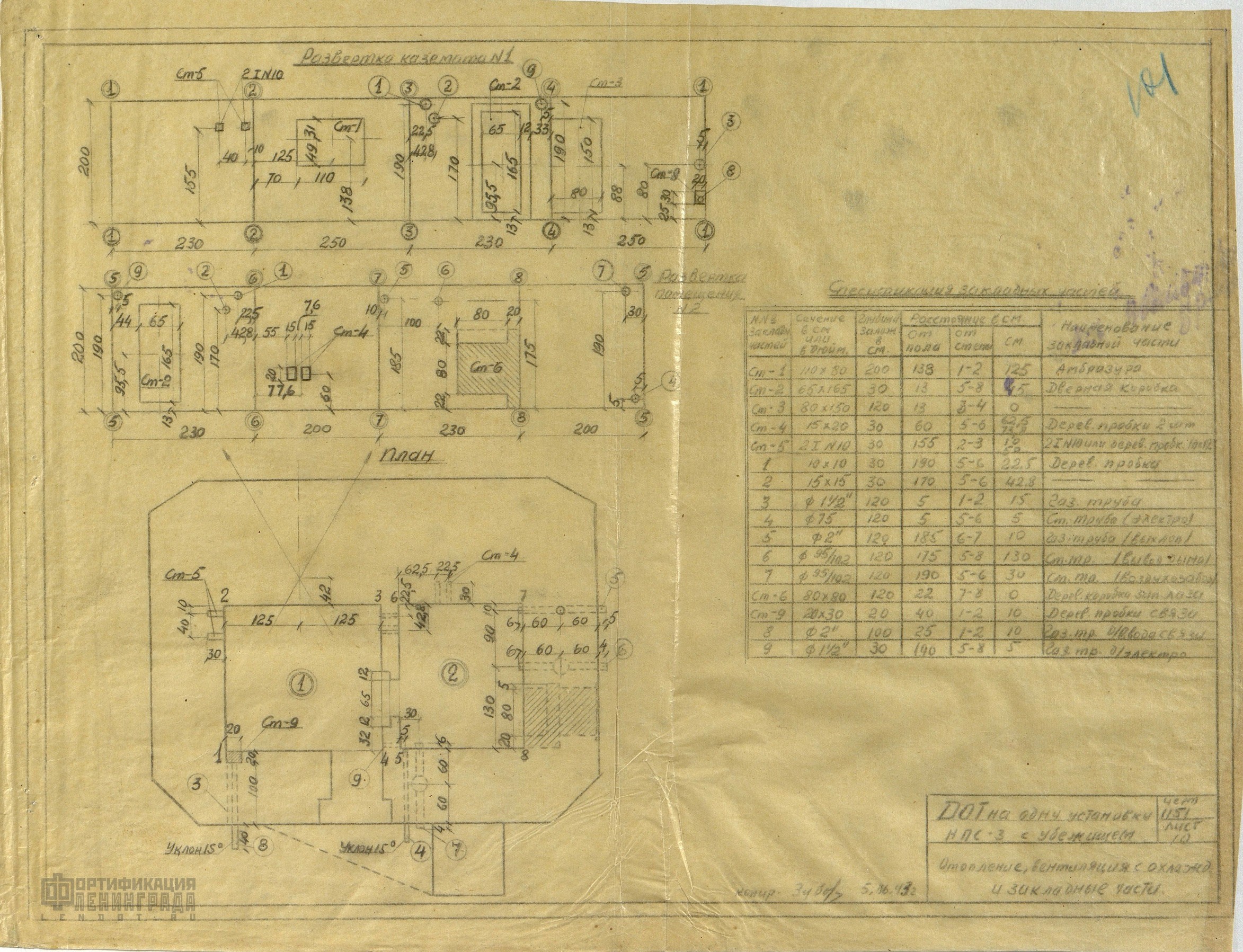

Типовой проект 1151. ДОТ на одну пулеметную установку НПС-3 с убежищем. 05.06.1943
(материалы 585 отдельного инженерного батальона)
(материалы 585 отдельного инженерного батальона)
Источник: ЦАМО, Ф. 33171, оп. 178619, д. 5 (в деле два одинаковых чертежа на кальке - л. 101 и л. 102)
Скачать в хорошем качестве 1.21 МВ, 2346 х 1797 рх
Скачать в хорошем качестве 1.21 МВ, 2346 х 1797 рх

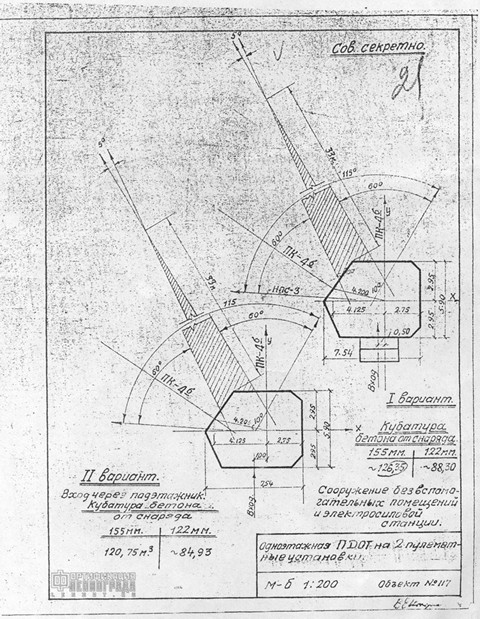

Типовой проект одноэтажного пулеметного дота на две пулеметные установки
(из «Альбома №5/40 типовых сооружений с основными габаритными и огневыми схемами для посадки на местности». 1940 г.)
(из «Альбома №5/40 типовых сооружений с основными габаритными и огневыми схемами для посадки на местности». 1940 г.)
Скачать в размере 794 х 1024 рх, 302 кв

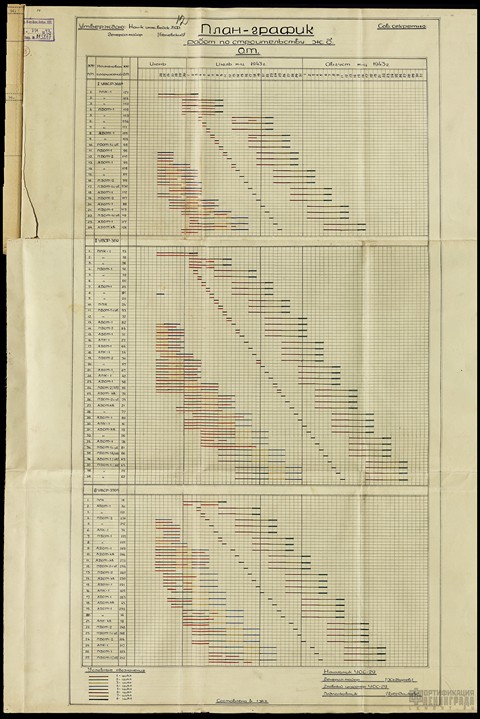

План-график работ по строительству железобетонных огневых точек. Июнь-август 1943 г.
Источник: ЦАМО, Ф. 217, оп. 1265, д. 861
Скачать в хорошем качестве 3.10 МВ, 2482 х 3716 рх
Скачать в хорошем качестве 3.10 МВ, 2482 х 3716 рх

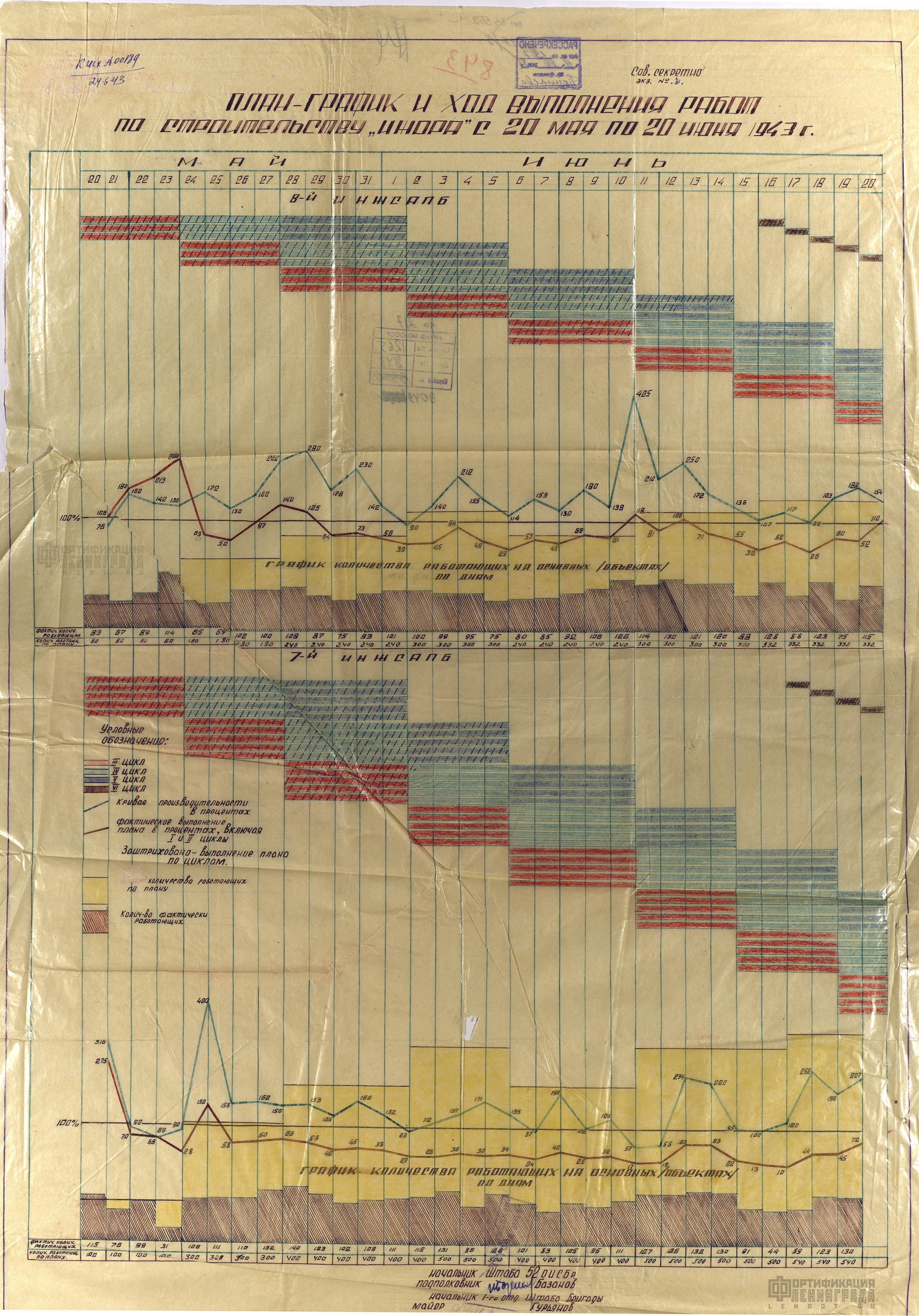

План-график и ход выполнения работ по строительству "Ижора" с 20 мая по 20 июня 1943 г.
Источник: ЦАМО, Ф. 217, оп. 1265, д. 843
Скачать в хорошем качестве 1.21 МВ, 2332 х 3339 рх
Скачать в хорошем качестве 1.21 МВ, 2332 х 3339 рх
