Акт на приемку и сдачу железобетонного фортсооружения № 204 типа ПДОТ-2 на 2 установки НПС-3 в эксплуатацию частям Укрепленного района

Источник: ЦАМО, ф. 217, оп.1265, дело 1067.
Дата документа: 13 сентября 1943 г.

Скачать акт приемки.

Карточка объекта



       Сов. cекретно
Экз. № 2

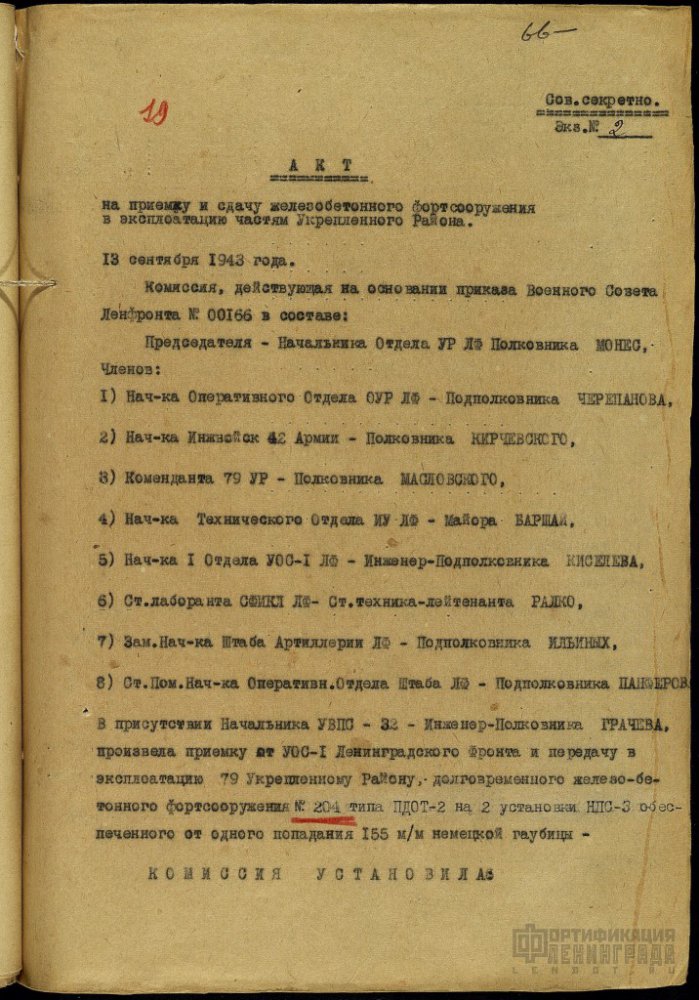

АКТ

на приемку и сдачу железобетонного фортсооружения
в эксплоатацию частям Укрепленного Района.



13 сентября 1943 года.

Комиссия, действующая на основании приказа  Военного Совета Ленфронта № 00166 в составе:

Председателя – Начальника Отдела УР ЛФ Полковника МОНЕС,

Членов:

1) Нач-ка Оперативного Отдела ОУР ЛФ – Подполковника ЧЕРЕПАНОВА,

2) Нач-ка Инжвойск 42 Армии – Полковника КИРЧЕВСКОГО,

3) Коменданта 79 УР – Полковника МАСЛОВСКОГО,

4) Нач-ка Технического Отдела ИУ ЛФ – Майора БАРШАЙ,

5) Нач-ка 1 Отдела УОС-1 ЛФ – Инженер-Подполковника КИСЕЛЕВА,

6) Ст. лаборанта СФИХЛ ЛФ – Ст. техника-лейтенанта РАЛКО,

7) Зам. Нач-ка Штаба Артиллерии ЛФ – Подполковника ИЛЬИНЫХ,

8) Ст.Пом.Нач-ка Оперативн. Отдела Штаба ЛФ – Подполковника ПАНФЕРОВА

В присутствии Начальника УВПС-32 – Инженер-Полковника ГРАЧЕВА, произвела приемку от УОС-1 Ленинградского Фронта и передачу в эксплоатацию 79 Укрепленному Району,  долговременного железо-бетонного фортсоружения № 204 типа ПДОТ-2 на 2 установки НПС-3 обеспеченного от одного попадания 155 м/м немецкой гаубицы –

КОМИССИЯ УСТАНОВИЛА:

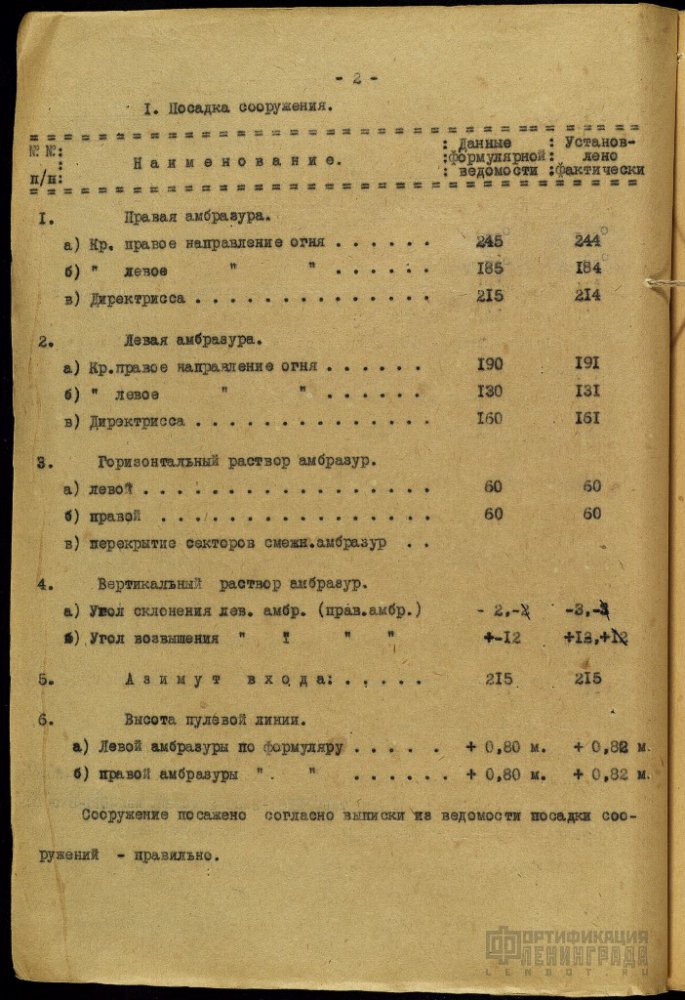

I. Посадка сооружения.
№№
п.п.		  НАИМЕНОВАНИЕ Данные
формулярной
ведомости		 Установ-
лено
фактически


1.



Правая амбразура


  а) Кр. правое направление огня   245°   244°
  б) " левое     "         " 185 184
  в) Директрисса 215 214


2.



Левая амбразура


  а) Кр. правое направление огня 190 191
  б) " левое     "         " 130 131
  в) Директрисса 160 161


3.



Горизонтальный раствор амбразур.


  а) левой 60 60
  б) правой 60 60
  в) перекрытие секторов смежн. амбразур


4.



Вертикальный раствор амбразур.


  а) угол склонения лев. амбр (прав. амбр.) -2, -2 -3, -3
  б) угол возвышения +-12 +12, +12


5.



Азимут входа:

  215  215


6.



Высота пулевой линии.


  а) левой амбразуры по формуляру + 0,80 м +0,82 м
  б) правой амбразуры   "      " + 0,80 м +0,82 м





Сооружение посажено согласно выписки из ведомости сооружений – правильно.

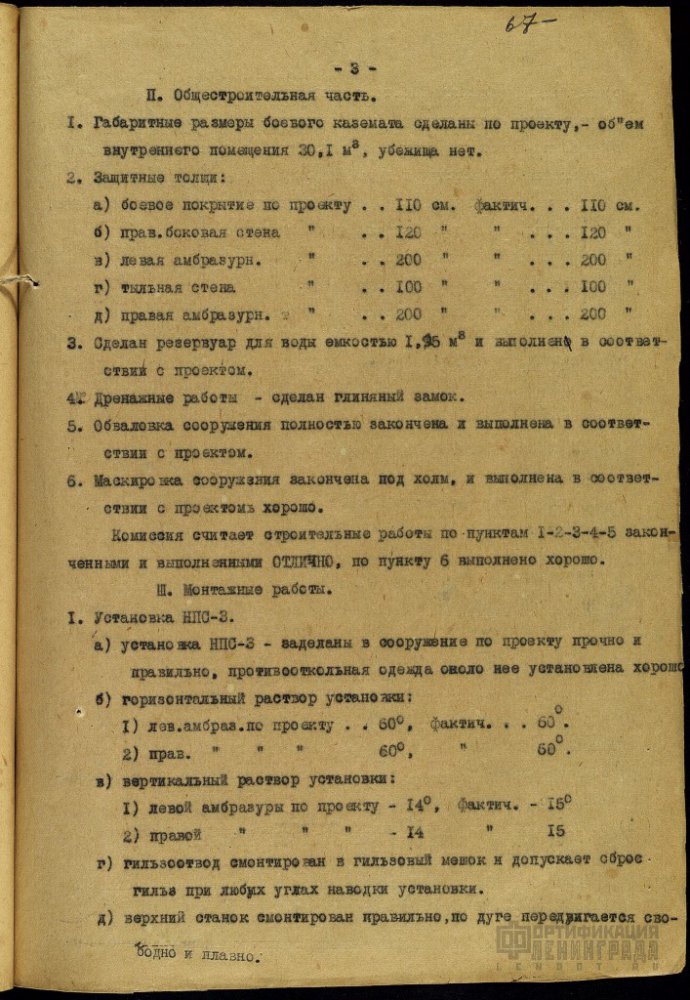

II. Общестроительная часть.
1.

Габаритные размеры боевого каземата сделаны по проекту, - об"ем внутреннего помещения 30,1 м3, убежища нет.
2. Защитные толщи:
  а) боевое покрытие по проекту 110 см фактич. 110 см
  б) прав. боковая стена  " 120 " " 120 "
  в) левая амбразура  " 200 " " 200 "
  г) тыльная сторона  " 100 " " 100 "
  д) правая амбразура  " 200 " " 200 "
3. Сделан резевуар для воды емкостью 1,95 мз и выполнен в соответствии с проектом.
4. Дренажные работы – сделан глиняный замок.
5. Обваловка сооружения полностью закончена и выполнена в соответствии с проектом.
6. Маскировка сооружения закончена под холм, и выполнена в соответствии с проектом хорошо.


Комиссия считает строительные работы по пунктам 1-2-3-4-5 законченными и выполненными ОТЛИЧНО, по пункту 6 выполнено хорошо.


III. Монтажные работы.
1. Установка НПС-3.
  а) установка НПС-3 заделаны в сооружение по проекту прочно и правильно, противооткольная одежда около нее установлена хорошо.
  б) горизонтальный раствор установки:
    1) лев. амбраз. по проекту  60°,  фактич.  60°
    2) прав. "   "    "  60°, "  60°
  в) вертикальный раствор установки:
    1) лев. амбраз. по проекту -  14°,  фактич. -  15°
    2) прав. "   "    "  14°,  "  15°
  г) гильзоотвод смонтирован в гильзовый мешок и допускает сброс гильз при любых углах наводки установки.
  д) верхний станок смонтирован правильно, по дуге передвигается свободно и плавно.

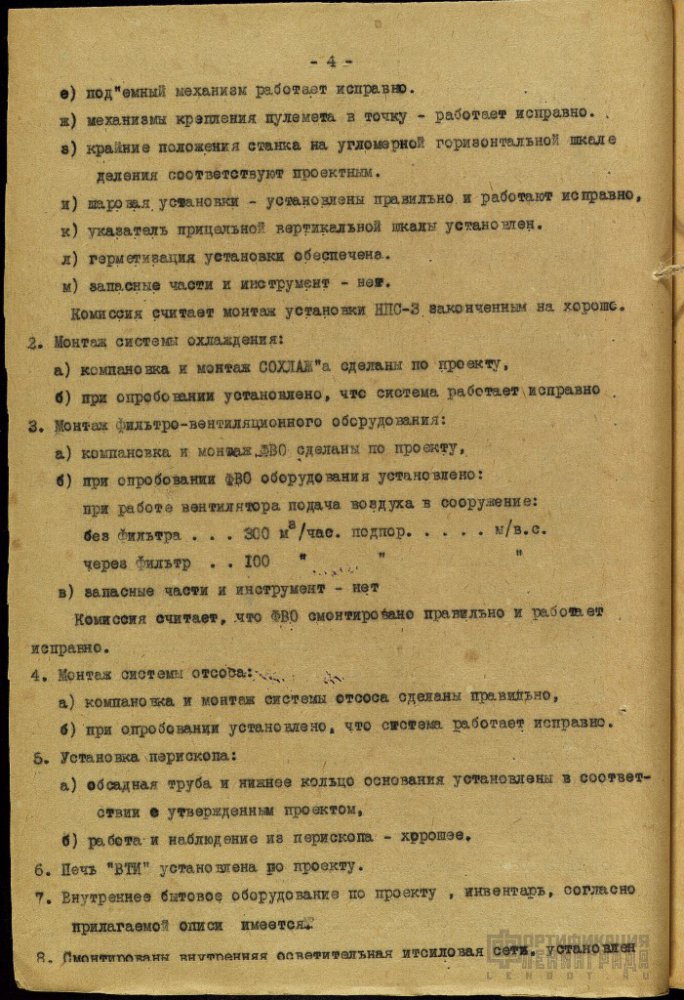

  е) под"емный механизм работает исправно.
  ж) механизмы крепления пулемета в точку – работает исправно.
  з) крайние положения станка на угломерной горизонтальной шкале деления соответствуют проектным.
  и) шаровые установки – установлены правильно и работают исправно.
  к) указатель прицельной вертикальной шкалы установлен.
  л) герметизация установки обеспечена.
  м) запасные части и инструмент – нет.
  Комиссия считает монтаж установки НПС-3 законченным на хорошо.


2.



Монтаж системы охлаждения:
  а) компановка и монтаж СОХЛАЖ"а сделаны по проекту.
  б) при опробовании установлено, что система работает исправно.


3.



Монтаж фильтро-вентиляционного оборудования:
  а) компановка и монтаж ФВО сделаны по проекту.
  б) при опробовании ФВО оборудования установлено:
    при работе вентилятора подача воздуха в сооружение:
    без фильтра 300 м3/час подпор. м/в. с.
    через фильтр 100 "
  в) запасные части и инструмент – нет.
  Комиссия считает, что ФВО смонтировано правильно и работает исправно.


4.



Монтаж системы отсоса:
  а) компановка и монтаж системы отсоса сделаны правильно.
  б) при опробовании установлено, что система работает исправно.


5.



Установка перископа:
  а) обсадная труба и нижнее кольцо основания установлены в соответствии с утвержденным проектом,
  б) работа и наблюдение из перископа – хорошее.


6.



Печь «ВТИ» установлена по проекту.
7. Внутреннее бытовое оборудование по проекту, инвентарь, согласно прилагаемой описи имеется.
8. Смонтированы внутренняя осветительная и силовая сеть, установлен мотор и герметическая аппаратура. Сделан вывод кабеля.

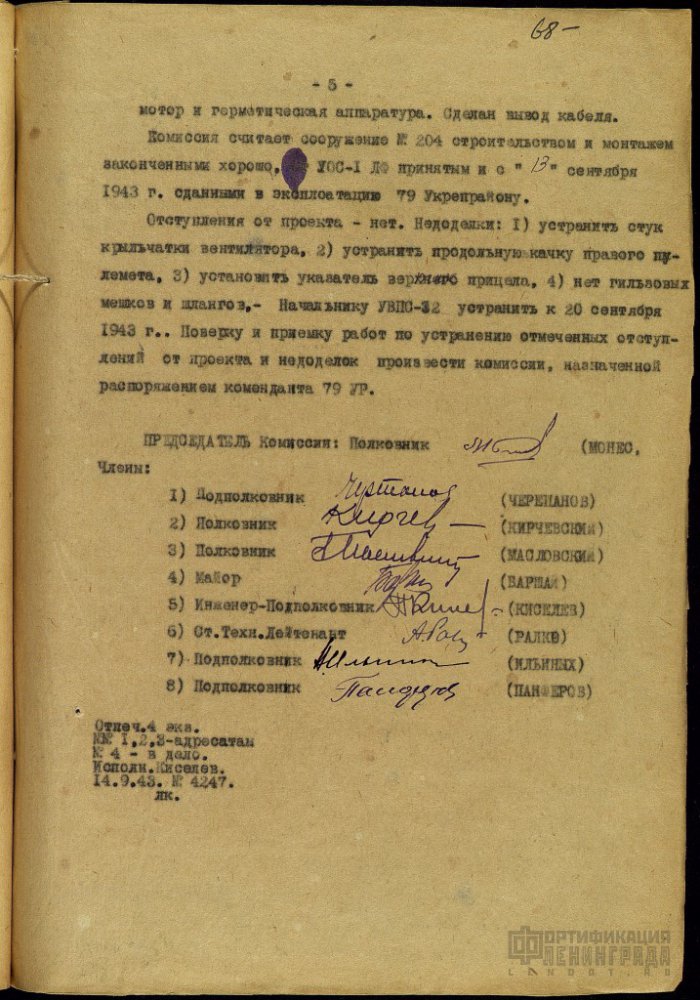

Комиссия считает сооружение № 204 строительством и монтажом законченным хорошо, от УОС-1 ЛФ принятым и с "13" сентября 1943 года сданным в эксплоатацию 79 Укрепрайону.

Отступления от проекта – нет. Недоделки: 1) устранить стук крыльчатки вентилятора. 2) устранить продольную качку правого пулемета, 3) установить указатель верхнего прицела, 4) нет гильзовых мешков и шлангов. Начальнику УВПС-32 устранить к 20 сентября 1943 г. Поверку и приемку работ по устранению отмеченных отступлений от проекта и недоделок произвести комиссии, назначенной распоряжением коменданта 79 УР.

  ПРЕДСЕДАТЕЛЬ Комиссии: Полковник (МОНЕС)
Члены:
    1) Подполковник   (ЧЕРЕПАНОВ)
    2) Полковник   (КИРЧЕВСКИЙ)
    3) Полковник   (МАСЛОВСКИЙ)
    4) Майор   (БАРШАЙ)
    5) Инженер-Подполковник   (КИСЕЛЕВ)
    6) Ст.Техн.Лейтенант   (РАЛКО)
    7) Подполковник   (ИЛЬИНЫХ)
    8) Подполковник   (ПАНФЕРОВ)

Отпеч. 4 экз.
№№ 1.2.3-адресаты
№ 4 – в дело.
Исполн.Киселев,
14.9.43. № 4247.
    лк.
