Акт на приемку и сдачу железобетонного фортсооружения № 230 типа АДОТ-1 с башней КВ в эксплуатацию частям Укрепленного района
Источник: ЦАМО, ф. 217, оп.1265, дело 1067.
Дата документа: 19 сентября 1943 г.
Скачать акт приемки
| Сов. cекретн. Экз. № 2 /по заполнении/ |
|||
|

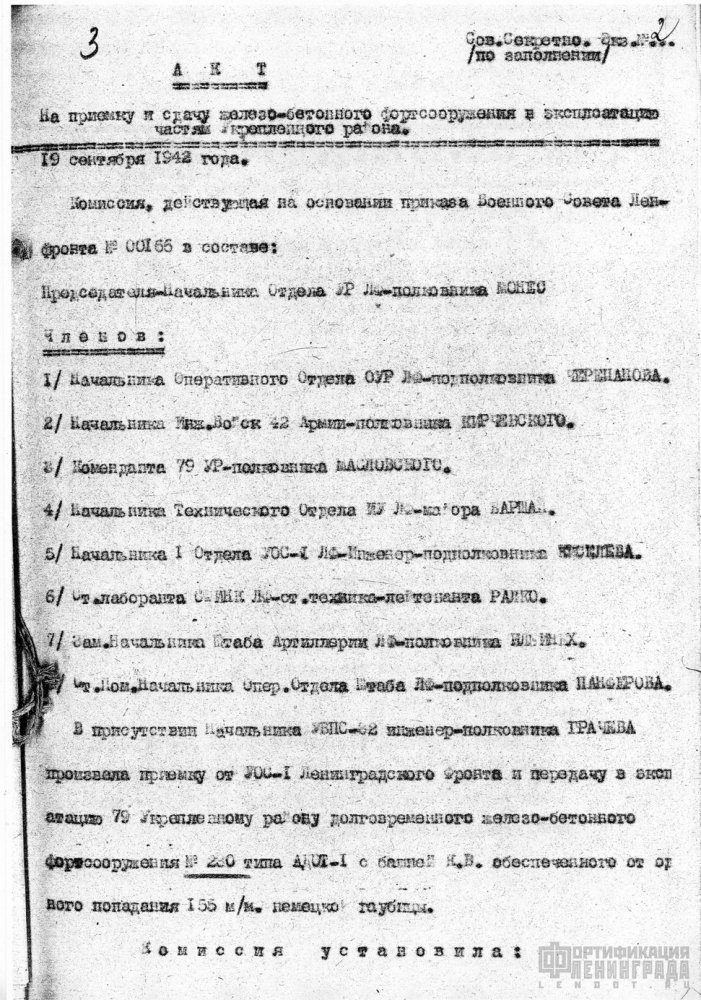

АКТ на приемку и сдачу железобетонного фортсооружения в эксплоатацию ======================================================================== 19 сентября 1943 года. Комиссия, действующая на основании приказа Военного Совета Ленфронта № 00166 в составе: Председателя – Начальника Отдела УР ЛФ - полковника МОНЕС Членов: 1/ Начальника Оперативного Отдела ОУР ЛФ – подполковника ЧЕРЕПАНОВА. 2/ Начальника Инж. Войск 42 Армии – полковника КИРЧЕВСКОГО. 3/ Коменданта 79 УР – полковника МАСЛОВСКОГО. 4/ Начальника Технического Отдела ИУ ЛФ – майора БАРШАЙ. 5/ Начальника 1 Отдела УОС-1 ЛФ – Инженер-подполковника КИСЕЛЕВА. 6/ Ст. лаборанта СФИХЛ ЛФ – ст. техника-лейтенанта РАЛКО. 7/ Зам. Начальника Штаба Артиллерии ЛФ – Подполковника ИЛЬИНЫХ. 8/ Ст. Пом. Начальника Опер. Отдела Штаба ЛФ – подполковника ПАНФЕРОВА. В присутствии Начальника УВПС-32 – Инженер-Полковника ГРАЧЕВА, произвела приемку от УОС-1 Ленинградского Фронта и передачу в эксплоатацию 79 Укрепленному Району долговременного железо-бетонного фортсоружения № 230 типа АДОТ-1 с башней К.В. обеспеченного от одного попадания 155 м/м немецкой гаубицы. КОМИССИЯ УСТАНОВИЛА: |
|||

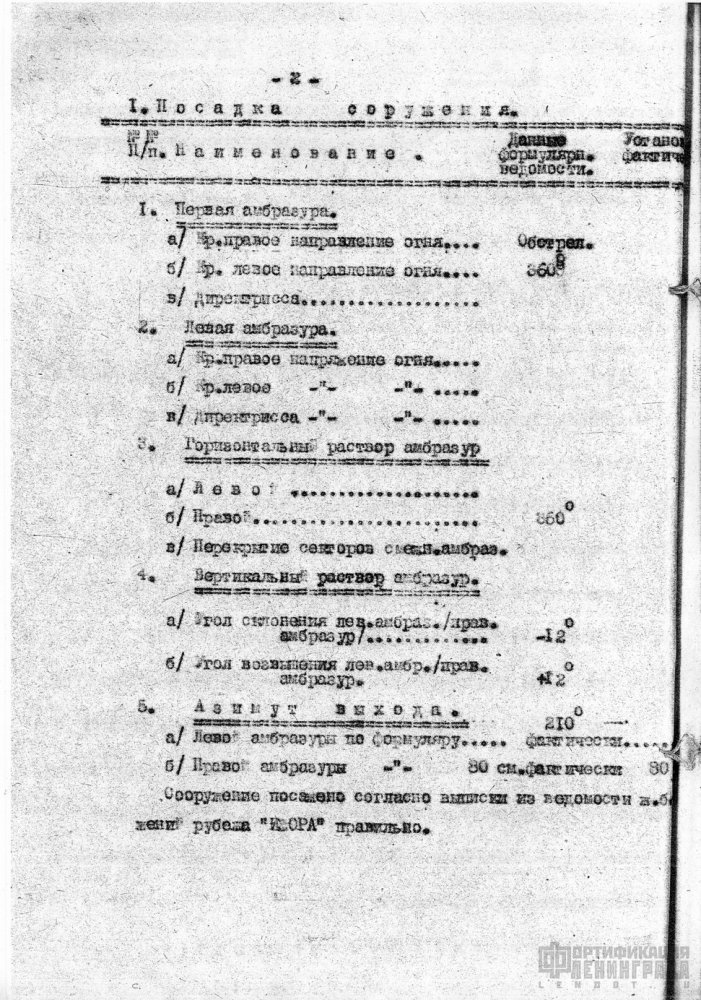

| I. Посадка сооружения. | |||
| №№ п.п. |
НАИМЕНОВАНИЕ | Данные формулярной ведомости |
Установ- лено фактически |
|
|
Правая амбразура |
||
| а/ Кр. правое направление огня | Обстрел. | ||
| б/ Кр. левое направление огня | 360° | ||
| в/ Директрисса | |||
|
|
Левая амбразура |
||
| а/ Кр. правое направление огня | |||
| б/ Кр. левое " " | |||
| в/ Директрисса " " | |||
|
|
Горизонтальный раствор амбразур. |
||
| а/ Левой | |||
| б/ Правой | 360° | ||
| в/ Перекрытие секторов смежн. амбраз. | |||
|
|
Вертикальный раствор амбразур. |
||
| а/ Угол склонения лев. амбр /прав. амбр./ | -12° | ||
| б/ Угол возвышения | +12° | ||
|
|
Азимут выхода: |
210° | |
| а/ Левой амбразуры по формуляру | фактически | ||
| б/ Правой амбразуры - " - 80 см. | фактически | 80 | |
|

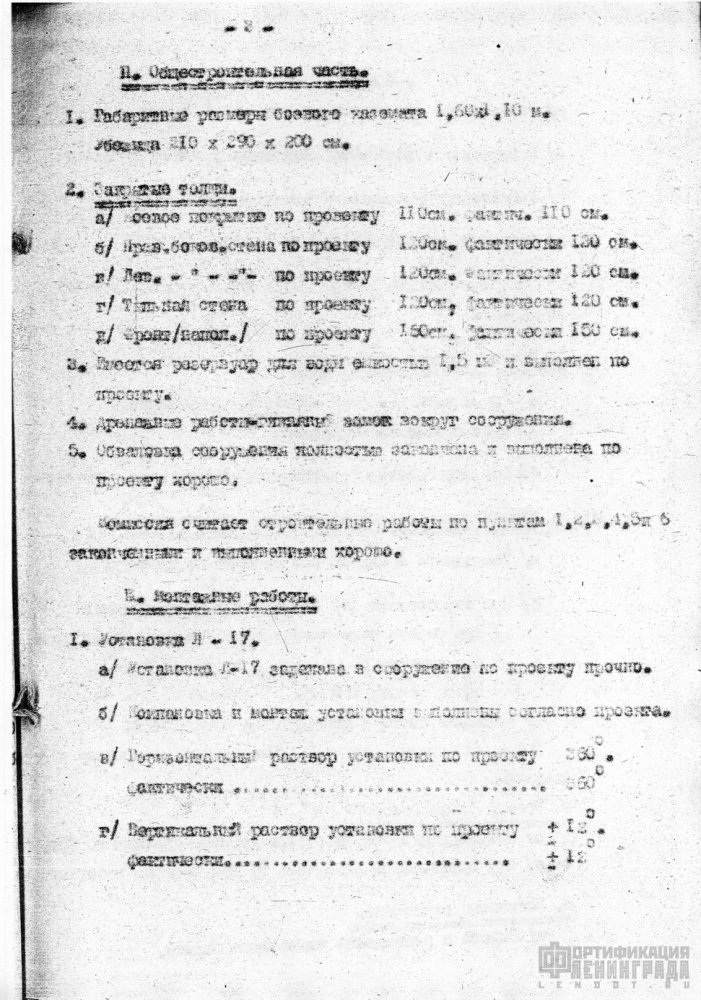

Сооружение посажено согласно выписки из ведомости посадки ж.б. сооружений рубежа "Ижора" правильно. II. Общестроительная часть. |
|||
| 1. | Габаритные размеры боевого каземата 1,60 х 1,10 м. Убежища 210 х 290 х 200 см. |
||
| 2. | Закрытые толщи: | ||
| а/ боевое покрытие | по проекту | 110 см. | фактич. | 110 см. | |||
| б/ прав. боков. стена | по проекту | 120 см. | фактически | 120 см. | |||
| в/ лев. " " | по проекту | 120 см. | фактически | 120 см. | |||
| г/ тыльная стена | по проекту | 120 см. | фактически | 120 см. | |||
| д/ фронт /напольн./ | по проекту | 150 см. | фактически | 150 см. |
| 3. | Имеется резевуар для воды емкостью 105 м и выполнен по проекту. | ||||
| 4. | Дренажные работы – глиняный замок вокруг сооружения. | ||||
| 5. | Обваловка сооружения полностью закончена и выполнена в соответствии с проектом. |
||||
|
Комиссия считает строительные работы по пунктам 1,2,3,4,5 и 6 законченными и выполненными хорошо. |
|||||
|
III. Монтажные работы. |
|||||
| 1. | Установка Л-17 | ||||
| а/ | Установка Л-17 заделана в соружение по проекту прочно. | ||||
| б/ | Компановка и монтаж установки выполнены согласно проекта. | ||||
| в/ | Горизонтальный раствор установки по проекту фактически |
360° 360° |
|||
| г/ | Вертикальный раствор установки по проекту фактически |
±12° ±12° |
|||

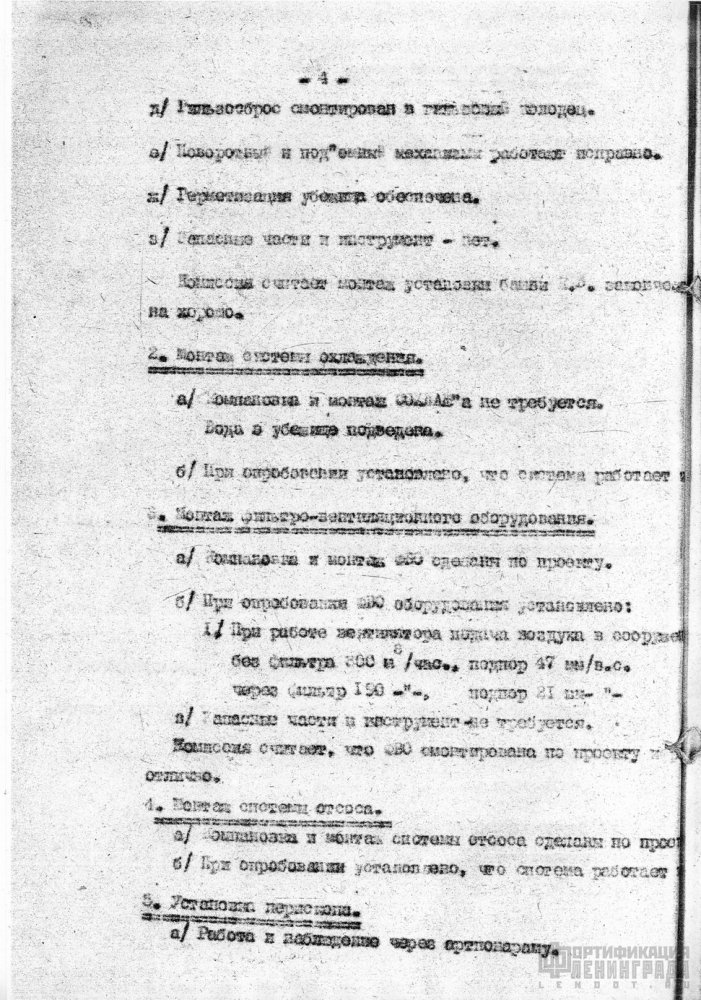

| д/ | Гильзосброс смонтирован в гильзовый колодец. | ||||
| е/ | Поворотный и под"емный механизм работает исправно. | ||||
| ж/ | Герметизация убежища обеспечена. | ||||
| з/ | Запасные части и инструмент – нет. |
||||
| Комиссия считает монтаж установки башни К.В. законченным на хорошо. |
|||||
|
2. |
Монтаж системы охлаждения. |
||||
| а/ | Компановка и монтаж СОХЛАЖ"а не требуется. Вода в убежище подведена. |
||||
| б/ | При опробовании установлено, что система работаетисправно. |
||||
|
3. |
Монтаж фильтро-вентиляционного оборудования. |
||||
| а/ | Компановка и монтаж ФВО сделаны по проекту. | ||||
| б/ | При опробовании ФВО оборудования установлено: | ||||
| 1/ при работе вентилятора подача воздуха в сооружение: | |||||
| без фильтра 300 м3/час., подпор 47 мм/в. с. | |||||
| через фильтр 190 -"- , подпор 21 мм -"- | |||||
| в/ | запасные части и инструмент – не требуются. |
||||
| Комиссия считает, что ФВО смонтирована по проекту и работает отлично. |
|||||
| 4. | Монтаж системы отсоса: | ||||
| а) компановка и монтаж системы отсоса сделаны по проекту. | |||||
| б) при опробовании установлено, что система работает исправно. |
|||||
| 5. | Установка перископа. | ||||
| а/ | Работа и наблюдение через артпанораму. |
||||
|

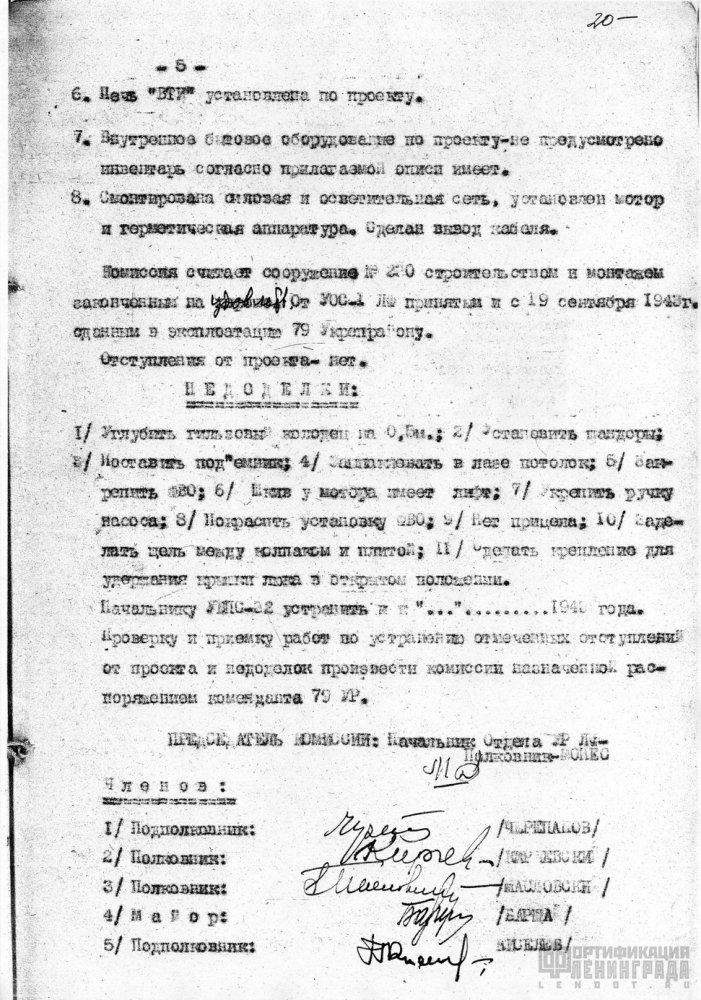

6. |
Печь «ВТИ» установлена по проекту. |
||||
| 7. | Внутреннее бытовое оборудование по проекту - не предусмотрено, инвентарь согласно прилагаемой описи имеется. | ||||
| 8. | Смонтирована силовая и осветительная сеть, установлен мотор и герметическая аппаратура. Сделан вывод кабеля. |
||||
|
Комиссия считает сооружение № 230 строительством и монтажом законченным удовлетворительно. От УОС-1 ЛФ принятым и с 19 сентября 1943 г. сданным в эксплоатацию 79 Укрепрайону. Отступления от проекта – нет. |
|||||
|
НЕДОДЕЛКИ: |
|||||
| 1/ | Углубить гильзовый колодец на 0,5 м.; 2/ Установить шандоры; | ||||
| 3/ | Поставить под"емник; 4/ Зашпаклевать в лазе потолок; 5/ Закрепить ФВО; 6/ Шкив у мотора имеет лифт; 7/ Укрепить ручку насоса; 8/ Покрасить установку ФВО; 9/ Нет прицела; 10/ Заделать щель между колпаком и плитой; 11/ Сделать крепление для удержания крышки люка в открытом положении. |
||||
|
Начальнику УВПС-32 устранить и к "..." ......... 1943 года. Поверку и приемку работ по устранению отмеченных отступлений от проекта и недоделок произвести комиссии назначенной распоряжением коменданта 79 УР. |
|||||
| ПРЕДСЕДАТЕЛЬ КОМИССИИ: Начальник Отдела УР ЛФ - | |||||
| Полковник | МОНЕС | ||||
Членов: ====== |
|||||
| 1/ Подполковник: | /ЧЕРЕПАНОВ/ | ||||
| 2/ Полковник: | /КИРЧЕВСКИЙ/ | ||||
| 3/ Полковник: | /МАСЛОВСКИЙ/ | ||||
| 4/ Майор: | /БАРШАЙ/ | ||||
| 5/ Подполковник: | /КИСЕЛЕВ/ | ||||
| 6/ Ст.техник-лейтенант: | /РАЛКО/ | ||||
| 7/ Подполковник: | /ИЛЬИНЫХ/ | ||||
| 8/ Подполковник: | /ПАНФЕРОВ/ | ||||
| "....." .................. 1943 года. | |||||
| Отпеч. в 4 экз. Экз. № 1-3 - адресат. Экз. № 4 - в деле. |
|||||
| Испол. Киселев 21.9.43 г. № 4313 е.ж. |
|||||
