Акт на приемку и сдачу железобетонного фортсооружения № 25 типа АДОТ-1 на одну установку Л-17 в эксплуатацию частям Укрепленного района
Источник: ЦАМО, ф. 217, оп.1265, дело 1067.
Дата документа: 25 августа 1943 г.
Скачать акт приемки.
| Сов. cекретно Экз. № 2 /по заполнению/ |
|||
|

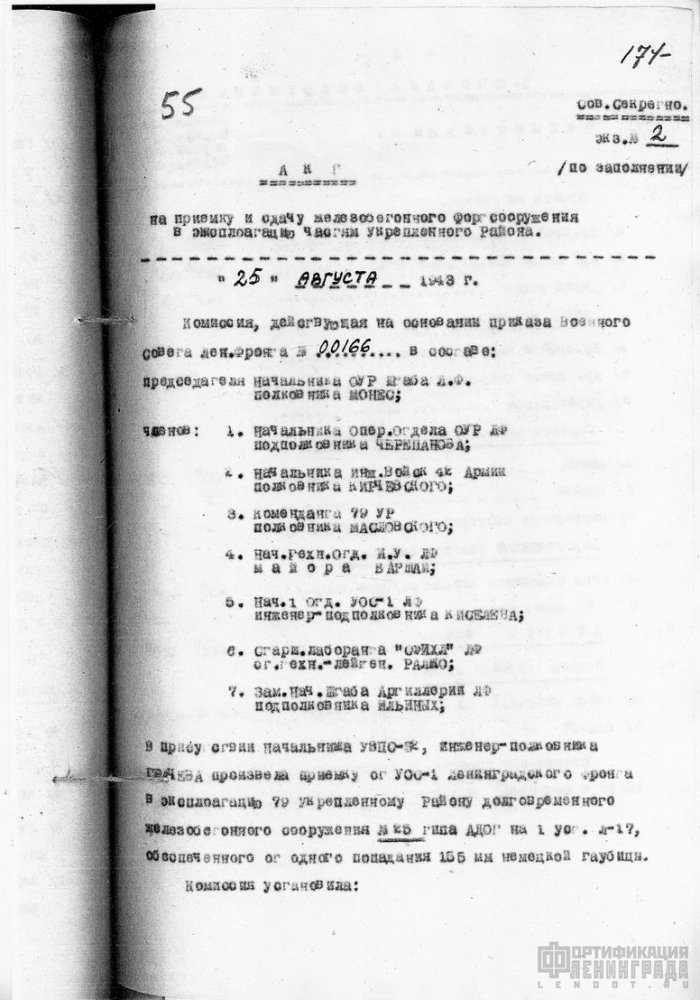

АКТ на приемку и сдачу железобетонного фортсооружения --------------------------------------------------------------------------------------------------------------- "25" августа 1943 г. Комиссия, действующая на основании приказа Военного Совета Ленфронта № 00166 в составе: |
|||
|
Председателя |
Начальника ОУР Штаба Л.Ф. |
||
| Членов: | 1. |
Начальника Оперативного Отдела ОУР ЛФ |
|
|
2. |
Начальника Инж.Войск 42 Армии |
||
|
3. |
Коменданта 79 УР |
||
|
4. |
Нач. Техн. отд. И.У. ЛФ |
||
|
5. |
Нач. 1 Отд. УОС-1 ЛФ |
||
|
6. |
Старш. лаборанта "СФИХЛ" ЛФ |
||
|
7. |
Зам. Нач. Штаба Артиллерии ЛФ |
||
|
В присутствии начальника УВПС-32 инженер-полковника ГРАЧЕВА произвела приемку от УОС-1 Ленинградского Фронта в эксплоатацию 79 Укрепленному Району долговременного железобетонного фортсоружения № 25 типа АДОТ на 1 уст. Л-17 обеспеченного от одного попадания 155 м/м. немецкой гаубицы. |
|||
|
Комиссия установила: |
|||

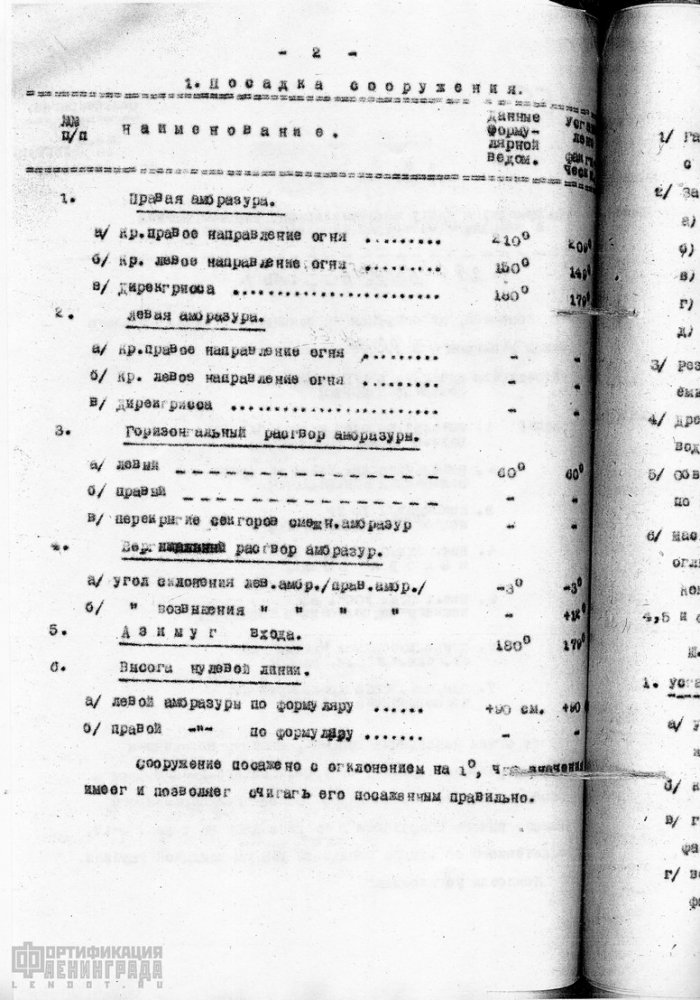

| 1. Посадка сооружения. |
|||
| №№ п.п. |
НАИМЕНОВАНИЕ | Данные форму- лярной ведом. |
Установ лено факти чески. |
|
|
Правая амбразура. |
||
| а) Кр. правое направление огня | 210° | 209° | |
| б) Кр. левое направление огня | 150° | 149° | |
| в) Директрисса | 180° | 179° | |
|
|
Левая амбразура. |
||
| а) Кр. правое направление огня | - | - | |
| б) Кр. левое " " | - | - | |
| в) Директрисса | - | - | |
|
|
Горизонтальный раствор амбразур. |
||
| а) левой | - 60° | - 60° | |
| б) правой | - | - | |
| в) перекрытие секторов смежн. амбразур | - | - | |
|
|
Вертикальный раствор амбразур. |
||
| а) угол склонения лев. амбр./прав. амбр./ | -3° | -3° | |
| б) " возвышения " " | - | +12° | |
|
|
Азимут входа |
180° | 179° |
|
|
Высота нулевой линии. |
||
| а) левой амбразуры по формуляру | +90 см | +90 см. | |
| б) правой " по формуляру |
- | - | |
|
|
Сооружение посажено с отклонением на 1°, что значения не имеет и позволяет считать его посаженным правильно. |
||

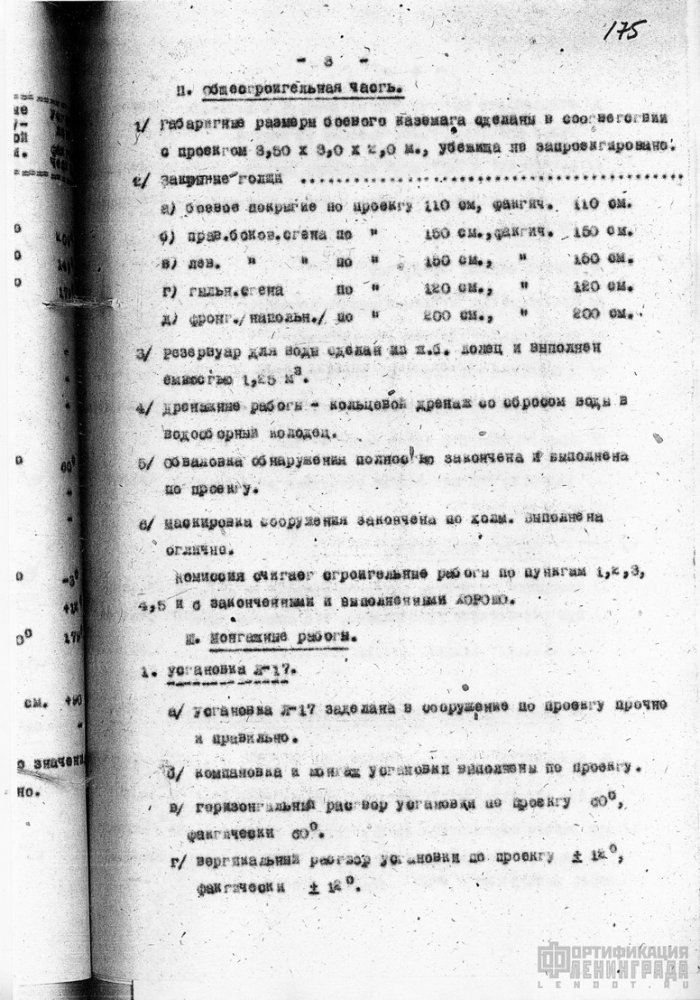

| II. Общестроительная часть. |
|||
| 1/ | Габаритные размеры боевого каземата сделаны в соответствии с проектом 3,50 х 3,0 х 2,0 м., убежища не запроектировано. |
||
| 2/ | Закрытые толщи: | ||
| а) боевое покрытие | по проекту | 110 | см, | фактич. | 110 см. | ||
| б) прав. боков. стена | по " | 120 | см., | фактич. | 120 см. | ||
| в) левая " " | по " | 120 | см., | " | 120 см. | ||
| г) тыльная стена | по " | 120 | см., | " | 120 см. | ||
| д) фронт. /напольн./ | по " | 200 | см., | " | 200 см. |
| 3/ | Резервуар для воды сделан из ж.б. колец и выполнен емкостью 1,25 м3. | ||||
| 4/ | Дренажные работы – кольцевой дренаж со сбором воды в водосборный колодец. | ||||
| 5/ | Обваловка сооружения полностью закончена и выполнена по проекту. | ||||
| 6/ | Маскировка сооружения закончена под холм. Выполнена отлично. | ||||
|
Комиссия считает строительные работы по пунктам 1, 2, 3, 4, 5 и 6 законченными и выполненными ХОРОШО. |
|||||
|
III. Монтажные работы. |
|||||
| 1. Установка Л-17. |
|||||
| а/ | установка Л-17 заделана в сооружение по проекту прочно и правильно. | ||||
| б/ | Компановка и монтаж установки выполнены по проекту. | ||||
| в/ | Горизонтальный раствор установки по проекту 60°, фактически 60°. | ||||
| г/ | Вертикальный раствор установки по проекту +12°, фактически +12° | ||||

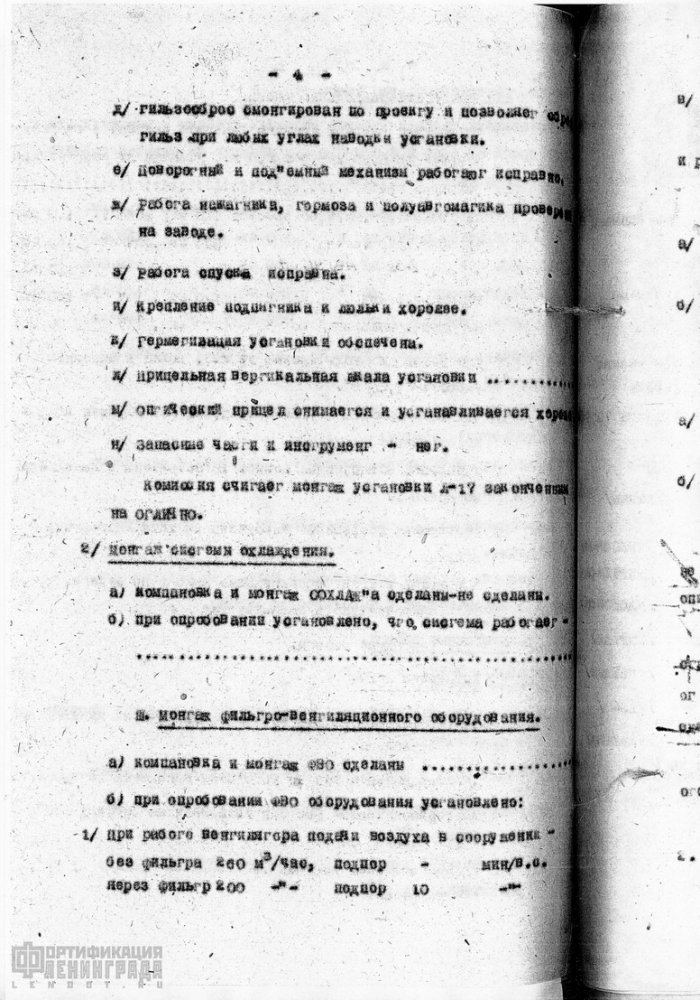

| д/ | гильзосброс смонтирован по проекту и допускает сброс гильз при любых углах наводки установки. | ||||
| е/ | Поворотный и под"емный механизмы работают исправно. | ||||
| д/ | Работа накатника, тормоза и полуавтоматика проверены на заводе. | ||||
| з/ | Работа спуска исправна. | ||||
| и/ | Крепление подшипника и люльки хорошее. | ||||
| к/ | Герметизация установки обеспечена. | ||||
| л/ | Прицельная вертикальная шкала установки ..... | ||||
| м/ | Оптический прицел снимается и устанавливается хорошо. | ||||
| н/ | Запасные части и инструмент – нет. | ||||
Комиссия считает монтаж установки Л-17 законченным на отлично. |
|||||
|
2/ Монтаж системы охлаждения: |
|||||
| а/ | Компановка и монтаж СОХЛАЖ"а сделаны - не сделаны. | ||||
| б/ | При опробовании установлено, что система работает ............................................. |
||||
|
|
|||||
| а) | Компановка и монтаж ФВО сделаны ...... | ||||
| б) | При опробовании ФВО оборудования установлено: | ||||
| 1/ | При работе вентилятора подача воздуха в сооружение: | ||||
| без фильтра | 260 м3/час | подпор. - | 24 мин /в. с. | ||
| через фильтр | 200 -"- | подпор. 10 | -"- | ||

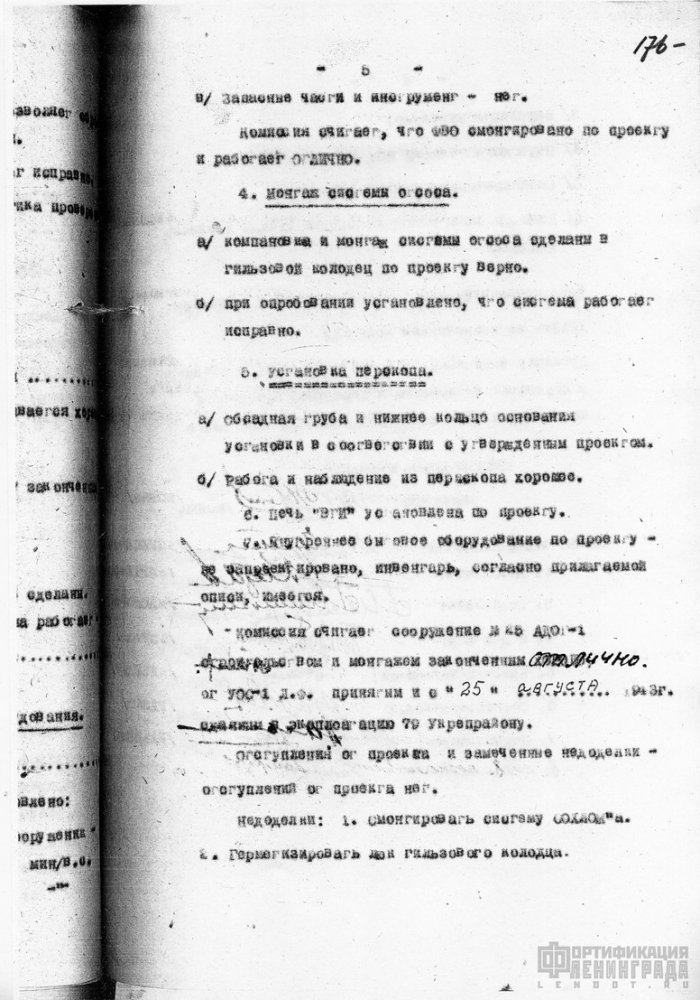

| в/ | Запасные части и инструмент – нет | ||||
Комиссия считает, что ФВО смонтировано по проекту и работает ОТЛИЧНО. |
|||||
|
4. Монтаж системы отсоса. |
|||||
| а/ | Компановка и монтаж системы отсоса сделаны в гильзовый колодец по проекту верно. | ||||
| б/ | при опробовании установлено, что система работает исправно. | ||||
|
5. Установка перископа. |
|||||
| а/ | Обсадная труба и нижнее кольцо основания установлены в соответствии с утвержденными проектом. | ||||
| б/ | Работа и наблюдение из перископа хорошее. | ||||
|
6. Печь «ВТИ» установлена по проекту |
|||||
| 7. Внутреннее бытовое оборудование по проекту - не запроектировано, инвентарь, согласно прилагаемой описи имеется. |
|||||
|
Комиссия считает сооружение № 25 АДОТ-1 строительством и монтажом законченным ОТЛИЧНО. От УОС-1 Л.Ф. принятым и с "25" августа 1943 г. сданным в эксплоатацию 79 Укрепрайону. |
|||||
|
Отступления от проекта и замеченные недоделки - отступлений от проекта нет. |
|||||
| Недоделки: 1. Смонтировать систему СОХЛАЖ"а. | |||||
| 2. | Герметизировать люк гильзового колодца. | ||||

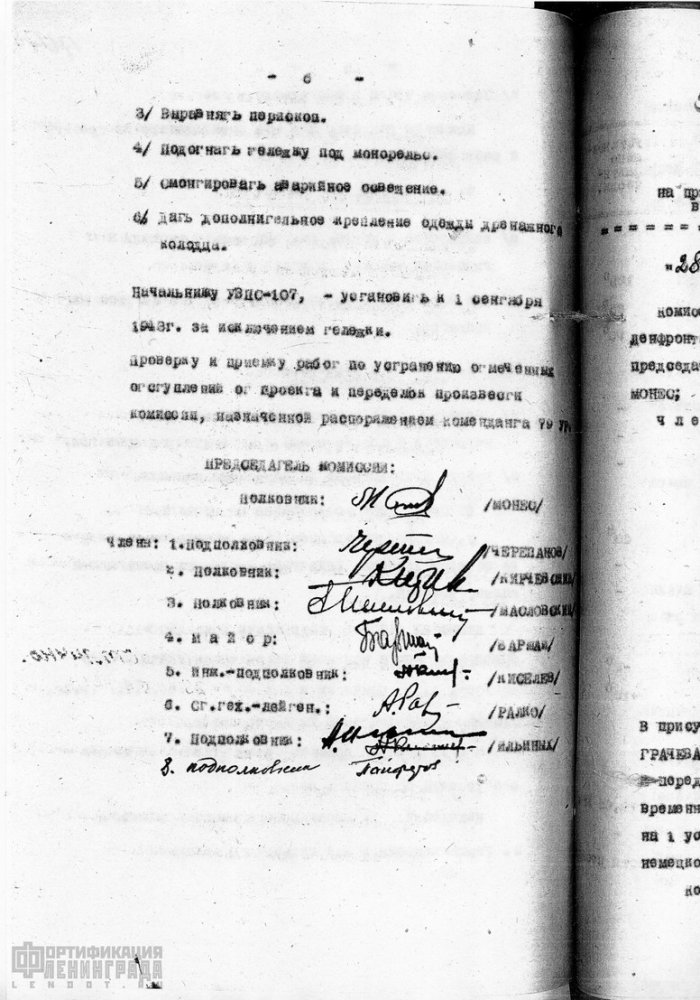

| 3/ | Выровнять перископ. | ||||
| 4/ | Подогнать тележку под монорельс. | ||||
| 5/ | Смонтировать аварийное освещение. | ||||
| 6/ | Дать дополнительное крепление одежды дренажного колодца. | ||||
|
Начальнику УВПС-107 устранить к 1 сентября 1943 года за исключением тележки. |
|||||
| ПРЕДСЕДАТЕЛЬ КОМИССИИ: | |||||
| Полковник: | /Монес/ | ||||
| Члены: 1. | Подполковник | /Черепанов/ |
| 2. | Полковник | /Кирчевский/ |
| 3. | Полковник | /Масловский/ |
| 4. | Майор | /Баршай/ |
| 5. | инж.-подполковник | /Киселев/ |
| 6. | ст.тех.-лейтен. | /Ралко/ |
| 7. | Подполковник | /Ильиных/ |
| 8. | Подполковник | Панферов |
