Установка НПС-3. Краткое руководство службы
Воениздат НКО СССР, 1941.



Содержание:

Общие сведения
Глава I
Описание устройства установки
1. Особенности устройства 7,62-мм пулемета Максима на установке НПС-3
2. Броневая защита
3. Нижний станок
4. Подъемный механизм
5. Верхний станок
6. Гильзоотвод
7. Оптический прицел КТ-2
8. Инструмент и принадлежность
9. Запасные части
Глава II
Сборка и разборка установки
10. Общие указания
11. Сборка бронезащиты
12. Сборка нижнего станка
13. Сборка верхнего станка
14. Сборка гильзоотвода
15. Сборка корзины для патронной ленты
16. Постановка пулемета Максима
17. Постановка прицела КТ-2
18. Проверка правильности сборки установки
19. Раборка установки
Глава III
Боевая служба установки
20. Подготовка установки к стрельбе
21. Обращение с установкой при стрельбе
22. Неисправности и способы их устранения





ОБЩИЕ СВЕДЕНИЯ

Установкой НПС-3 называется 7,62-мм пулемет Максима на казематном станке обр. 1939 г. с оптическим прицелом.
Установка НПС-3 предназначена для вооружения оборонительных сооружений укрепленных районов; она обеспечивает решение пулеметным огнем боевых стрелковых задач в секторе обстрела амбразуры.
Углы обстрела: в горизонтальной плоскости 60° (30° вправо, 30° влево); в вертикальной плоскости ±12°.
Наводка в горизонтальной плоскости осуществляется вручную, действием на рукоятки пулемета. Придание углов возвышения и склонения производится при помощи подъемного механизма. Для поворотов маховика подъемного механизма требуется усилие около 6 кг.
Просмотр впередилежащей местности и наводка в цель при прицельной стрельбе производится через оптический прицел КТ-2, имеющий двухкратное увеличение и поле зрения 18°.
Для ведения стрельбы по невидимым целям (ночью, при задымлении и т. п.) установка снабжена угломерными шкалами для горизонтального и вертикального наведения по заранее подготовленным данным. Цена одного деления шкал 0-02 (две «тысячных»).
Значительный вес частей установки, на которых укреплен пулемет, обеспечивает устойчивость его при стрельбе, а следовательно, и хорошую кучность боя пулемета.
Установка имеет надежную бронировку, защищающую пулеметный расчет от попадающих в амбразуру пуль и снарядов.
В случае повреждения отдельных деталей броневой защиты, их можно заменять запасными деталями.
В установке предусмотрена герметизация амбразуры для предохранения боевого каземата от ОВ.
Для удаления газов, образующихся при стрельбе, в установке имеются отсосные ниппели, к которым присоединены шланги газоотсасывающей системы сооружения. Чтобы избежать накапливания в боевом каземате пороховых газов, остающихся в стреляных гильзах, гильзы отводятся из боевого каземата по специальному гильзоотводу наружу.
Ствол пулемета во время стрельбы охлаждается путем принудительной циркуляции воды через кожух пулемета, что обеспечивает возможность ведения интенсивной стрельбы.
Установка НПС-3 делится на следующие части (рис. 1, 2, 3):
1. 7,62-мм пулемет Максима сб.[1] 7.
2. Бронезащита сб. 1.
3. Нижний станок сб. 2.
4. Подъемный механизм сб. 3.
5. Верхний станок сб. 4.

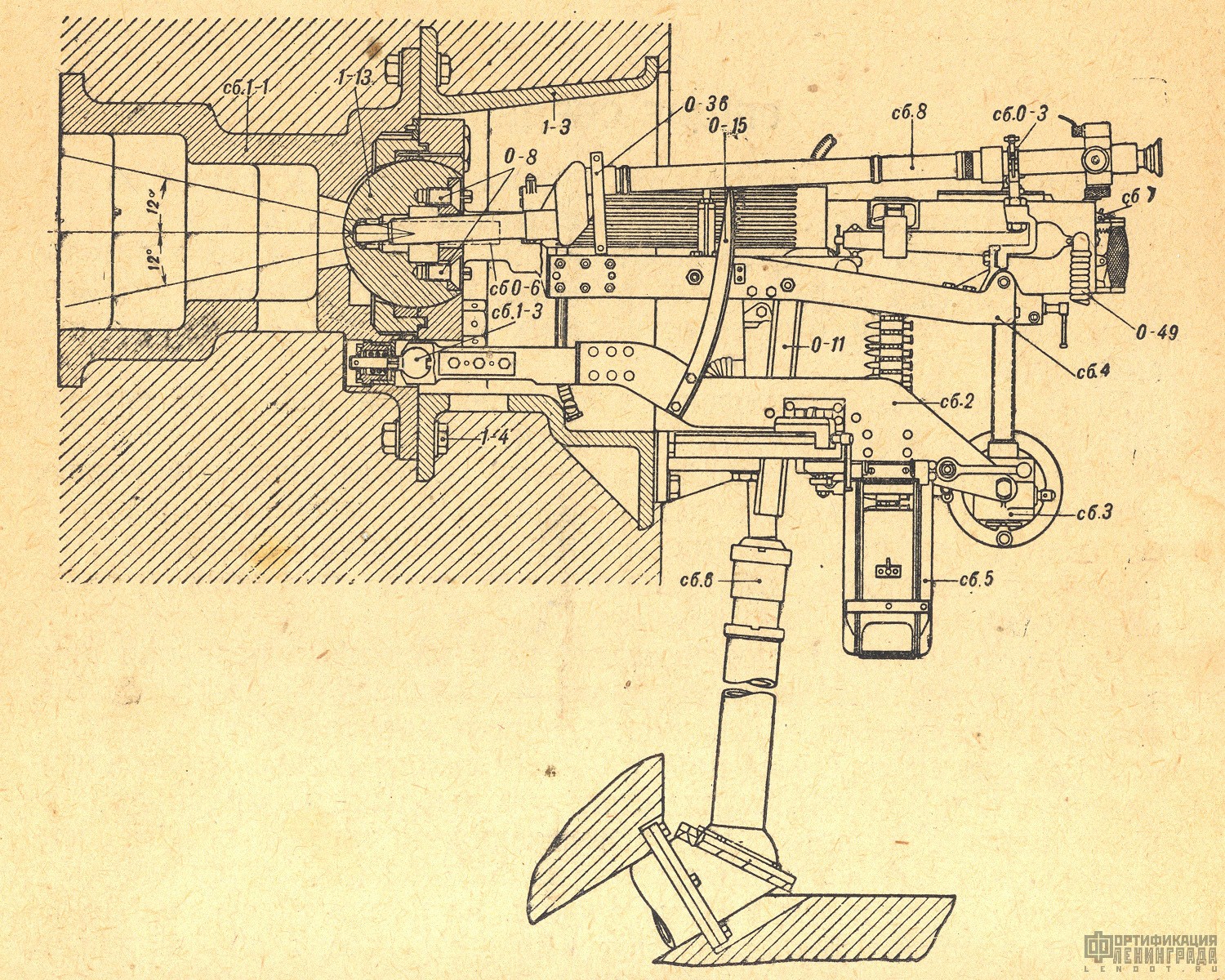

Установка НПС-3. Краткое руководство службы. Рис.1. Общий вид.Рис. 1. Общий вид (вид слева):

Сб. 0-3 — стойка; сб. 0-6 — визирная трубка; сб. 1-1 — короб наружный (сварка); сб. 1-3— шарнир; сб. 2 — нижний станок; сб. 3 — подъемный механизм; сб. 4 — верхний станок; сб. 5 — корзинка для патронной ленты; сб. 6 — гильзоотвод; сб. 7 — пулемет Максима; сб. 8 — оптический прицел; 0-8 — винт специальный; 0-11 — кулиса; 0-15 — шкала вертикальной наводки; 0-36 — щиток; 0-49 — резиновый шланг; 1-3 — короб внутренний; 1-4 — болт.


6. Корзинка для патронной ленты сб. 5.
7. Гильзоотвод сб. 6.
8. Оптический прицел сб. 8.
7,62-мм пулемет Максима сб. 7, снятый с полевого станка Соколова, дополняется крепежными деталями и ставится на верхний станок сб. 4. При этом надульник пулемета помещается в раструбе передней обоймы верхнего станка, а короб пулемета через переднее отверстие и проушины дна закрепляется прижимным и зажимным винтами в правой станине верхнего станка.

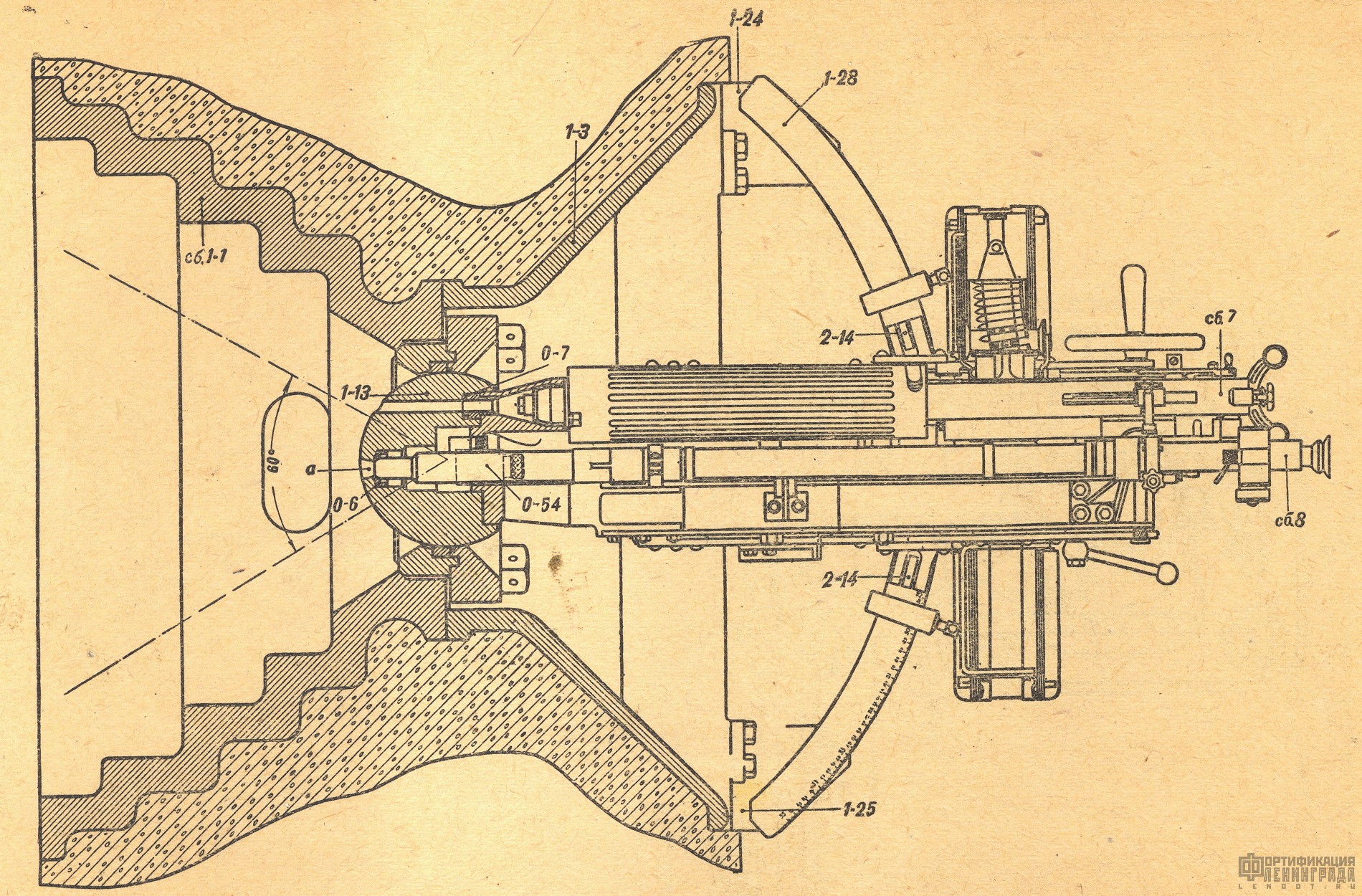

Установка НПС-3. Краткое руководство службы. Рис.2. Общий вид.Рис. 2. Общий вид (вид сверху):

Сб. 1-1 — короб наружный (сварка); сб. 7— пулемет Максима; сб. 8 — оптический прицел; 0-6 — чашка опорная; 0-7 — сальниковая (асбестовая) прокладка; 0-54 — пробка; 1-3 — короб внутренний; 1-13 — шар; 1-24 — кронштейн (правый); 1-25 — кронштейн (левый); 1-28 —дуга; 2-14 — шарикоподшипник; а — отверстие в шаре.

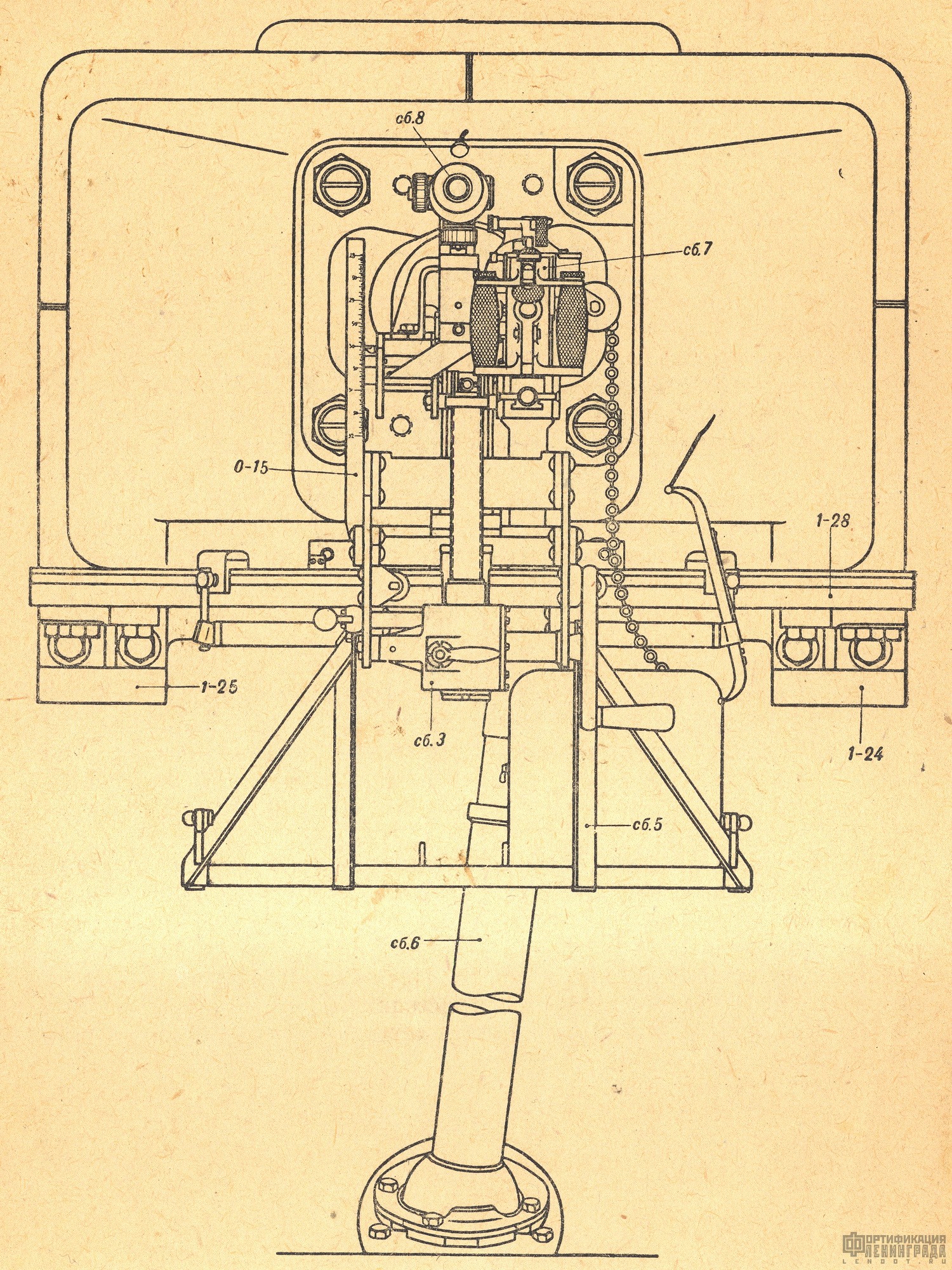

Установка НПС-3. Краткое руководство службы. Рис.3. Общий вид.Рис. 3. Общий вид (вид с казенной части):

Сб. 3 — подъемный механизм; сб. 5 — корзинка для патронной ленты; сб. 6 — гильзоотвод; сб. 7 — пулемет Максима; сб. 8 — оптический прицел; 0-15 — шкала вертикальной наводки; 1-24 — кронштейн (правый); 1-25 — кронштейн (левый); 1-28 — дуга.


Бронезащита сб. 1. Основные детали бронезащиты: амбразурный короб (детали сб. 1-1 и 1-3, соединенные болтами 1-4), заделываемый в бетон, шар 1-13 и шаровой шарнир сб. 1-3. К шару 1-13 винтами 0-8 прикрепляется верхний станок сб. 4. В отверстии шара а помещается оптический прицел сб. 8. К шаровому шарниру присоединяется нижний станок сб. 2.
Благодаря шару и шаровому шарниру системе можно придавать необходимые углы при наводке.
Снизу при помощи кронштейнов 1-24 и 1-25 к амбразурному коробу присоединена дуга 1-28.
Нижний станок сб. 2 через шаровой шарнир сб. 1-3 соединен с амбразурным коробом. В средней части нижний станок имеет два шарикоподшипника 2-14, которыми он опирается на дугу 1-28. Сзади к нижнему станку присоединены корзинка сб. 5 для патронной ленты и подъемный механизм сб. 3. Слева к нижнему станку привернута шкала вертикальной наводки 0-15.
Подъемный механизм сб. 3 имеет коробку с цапфами, которыми он укреплен на нижнем станке. Внутренний винт подъемного механизма присоединен к верхнему станку.
Верхний станок сб. 4 спереди прикреплен винтами 0-8 к шару 1-13; сзади он опирается на винт подъемного механизма. Посредине верхний станок имеет кулису 0-11, входящую в среднюю связь нижнего станка, благодаря чему верхний и нижний станки в горизонтальной плоскости перемещаются только совместно. На правой станине верхнего станка установлен 7,62-мм пулемет Максима сб. 7, на левой — оптический прицел КТ-2 — сб. 8.
Корзинка сб. 5 для патронной ленты прикреплена болтами к нижнему станку.
Гильзоотвод сб. 6 состоит из телескопических труб (одна труба свободно перемещается в другой), шарнирно соединенных между собой. Такое устройство гильзоотвода необходимо для того, чтобы при всех углах вертикального и горизонтального обстрела был надежный отвод стреляных гильз наружу из боевого каземата. В верхней части гильзоотвод присоединен к верхнему станку, в нижней части он заканчивается трубой, заделываемой в бетон сооружения.
Оптический прицел КТ-2 сб. 8 передним концом помещен в шаре 1-13; задний конец прицела закреплен в стойке сб. 0-3 кронштейна.



ГЛАВА I

ОПИСАНИЕ УСТРОЙСТВА УСТАНОВКИ

1. ОСОБЕННОСТИ УСТРОЙСТВА 7,62-мм ПУЛЕМЕТА
МАКСИМА НА УСТАНОВКЕ НПС-3
Установка вооружена 7,62-мм станковым пулеметом Максима. Описание устройства пулемета, его боевые свойства и руководство службы изложены в «Наставлении по стрелковому делу (НСД-38)».
Пулемет Максима, предназначенный для казематной установки НПС-3, поступает для сборки в установке со станком Соколова, на котором пулемет применяется в полевых условиях.
При постановке пулемета Максима на установку НПС-3 в нем производят следующие изменения:
Штатный надульник пулемета заменяется специальным надульником. Специальный надульник состоит из следующих деталей: надульника 7-26 (рис. 4), кожуха надульника 7-27 и медной шайбы 7-28.
Надульник 7-26, в отличие от штатного, имеет несколько удлиненную нарезную часть, ввинчиваемую в дно кожуха. Удлинение нарезной части вызвано тем, что надульник, выполняя всю работу штатного надульника, служит для поджима кожуха надульника 7-27 и медной шайбы 7-28 к дну кожуха пулемета.
Так как для завинчивания надульника штатный ключ применить нельзя (отверстия надульника перекрыты кожухом), то для этой цели используется гаечный или разводной ключ, для которого на переднем конце надульника сняты лыски.
Втулка надульника без изменения используется от штатного надульника. Кожух надульника 7-27 и медная шайба 7-28 предназначены для того, чтобы предотвратить проникновение внутрь каземата пороховых газов, вылетающих из отверстий надульника. При этом кожух надульника служит для отражения пороховых газов наружу, медная шайба — для герметизации соединения надульника с кожухом.
Снаружи кожух надульника имеет фланец, который закрывает отверстие передней обоймы верхнего станка, благодаря чему пороховые газы не могут попасть внутрь каземата. Для большей герметичности под фланец подкладывается асбестовый шнур 7-29 или специальная асбомедная прокладка.

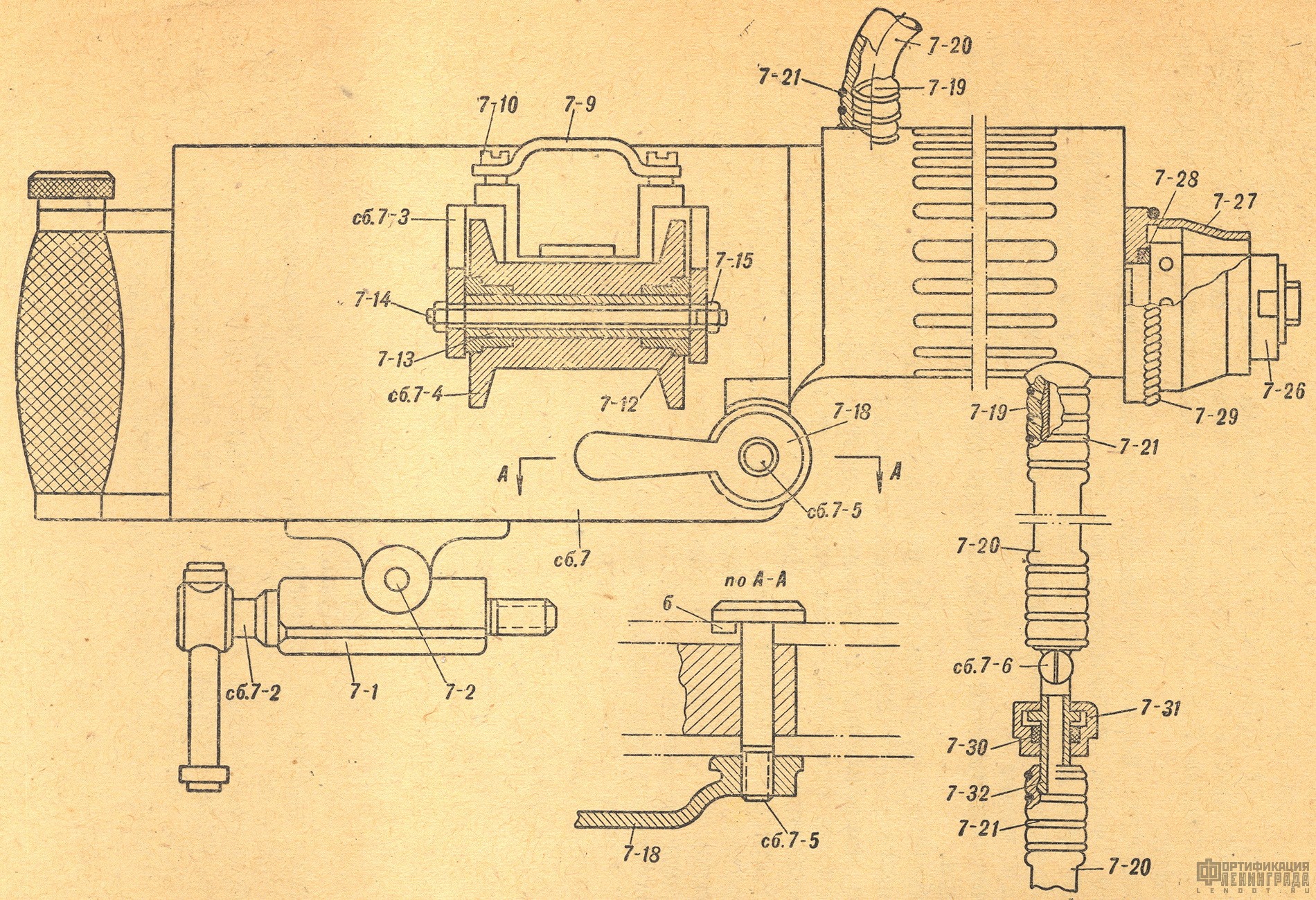

Установка НПС-3. Краткое руководство службы. Рис. 4. Дополнительные детали к пулемету Максима.Рис. 4. Дополнительные детали к пулемету Максима:

Сб. 7 — пулемет Максима; сб. 7-2 — винт прижимной; сб. 7-3 — кронштейн; сб. 7-4 — ролик; сб. 7-5 — ось; сб. 7-6 —кран; 7-1 — ползушка; 7-2 — ось; 7-9 — наметка; 7-10 — винт; 7-12 — бронзовая втулка; 7-13 — распорная втулка; 7-14 — ось ролика; 7-15 — гайка; 7-18 —зажим; 7-19 — пробка; 7-20 — шланг прорезиненный; 7-21 — проволока; 7-26 — надульник; 7-27 — кожух надульника; 7-28 — шайба медная; 7-29 — шнур асбестовый; 7-30 — прокладка; 7-31 — гайка соединительная; 7-32 — втулка; б — шип.


К выливному и наливному отверстиям кожуха пулемета присоединяются резиновые шланги 7-20. В концы шлангов вставлены пробки 7-19. На шланги для удержания пробок в шлангах наматывается проволока 7-21. Шланг, присоединяемый к выливному отверстию, имеет кран сб. 7-6. К крану при помощи соединительной гайки 7-31 прикрепляется отъемный конец шланга. В месте соединения крана с втулкой 7-32 отъемного конца шланга ставится прокладка 7-30, во избежание просачивания воды через это соединение.
В отверстие короба пулемета, предназначенное для соединительного болта, вставляется ось сб. 7-5 и закрепляется зажимом 7-18. Эти детали служат для присоединения пулемета к верхнему станку и для закрепления его в поперечном направлении. Для того чтобы ось не проворачивалась при поворотах зажима, в головке оси имеется шип б, входящий в вырез в станине верхнего станка.
К приемнику пулемета при помощи кронштейна сб. 7-3, наметки 7-9 и винтов 7-10 присоединяется ролик сб. 7-4, служащий для лучшего направления в приемник патронной ленты. Ролик удерживается на оси 7-14, сама ось входит в отверстия кронштейна и закрепляется гайкой 7-15. Для того чтобы при закреплении оси не сжимались проушины кронштейна и вследствие этого не зажимался ролик, между проушинами кронштейна помещается распорная втулка 7-13. Для уменьшения трения в отверстия ролика запрессованы бронзовые втулки 7-12.
К проушинам дна короба шпилькой 7-2 присоединяется ползушка 7-1 с прижимным винтом сб. 7-2. Ползушка, входя своими выступами в пазы верхнего станка, не позволяет перемещать пулемет в вертикальной плоскости, а прижимной винт закрепляет пулемет в продольном направлении.
Штатная левая задвижка короба заменяется задвижкой, имеющей ниппель для отсоса пороховых газов из короба. К ниппелю присоединяется шланг от газоотсосной системы сооружения.

2. БРОНЕВАЯ ЗАЩИТА
Броневая защита сб. 1 предназначена для предохранения пулеметного расчета от поражения огнем противника и для герметизации амбразуры боевого каземата от ОВ.
Бронезащита состоит из следующих основных деталей: наружного короба сб. 1-1, внутреннего короба 1-3, броневого кольца сб. 1-2, кольца 1-12, шара 1-13, прижимного щита 1-14 и дуги 1-28 (рис. 5 и 6).
Наружный короб сб. 1-1 является основной частью бронезащиты. Он изготовляется из высококачественной броневой стали. Внутренние стенки короба имеют ступенчатую форму для перехвата пуль и снарядов, попадающих в амбразуру.
В нижней стенке короба имеется овальное окно а, через которое заполняются пустоты, образующиеся при заделке короба в бетон.
В нижней части имеется нарезное отверстие для шарнира сб. 1-3 (рис. 5). Спереди это отверстие закрыто заглушкой 1-2, для того чтобы в него не попадал бетон при заделке короба.
В центре сзади короб имеет сферическое углубление и цилиндрическую выточку для шара 1-13 и броневого кольца сб. 1-2.
На заднем торце короба вокруг цилиндрической выточки имеются четыре нарезных гнезда, в которые ввинчиваются шпильки 1-6 и 1-7. В верхней части выточки имеется выемка, в которую помещается шпонка 1-10, закрепленная винтом 1-11.

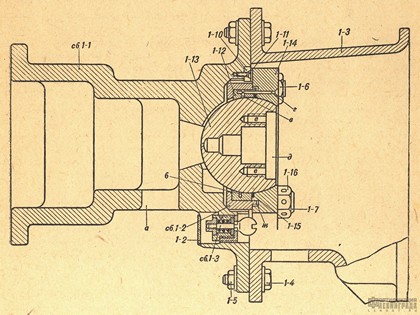

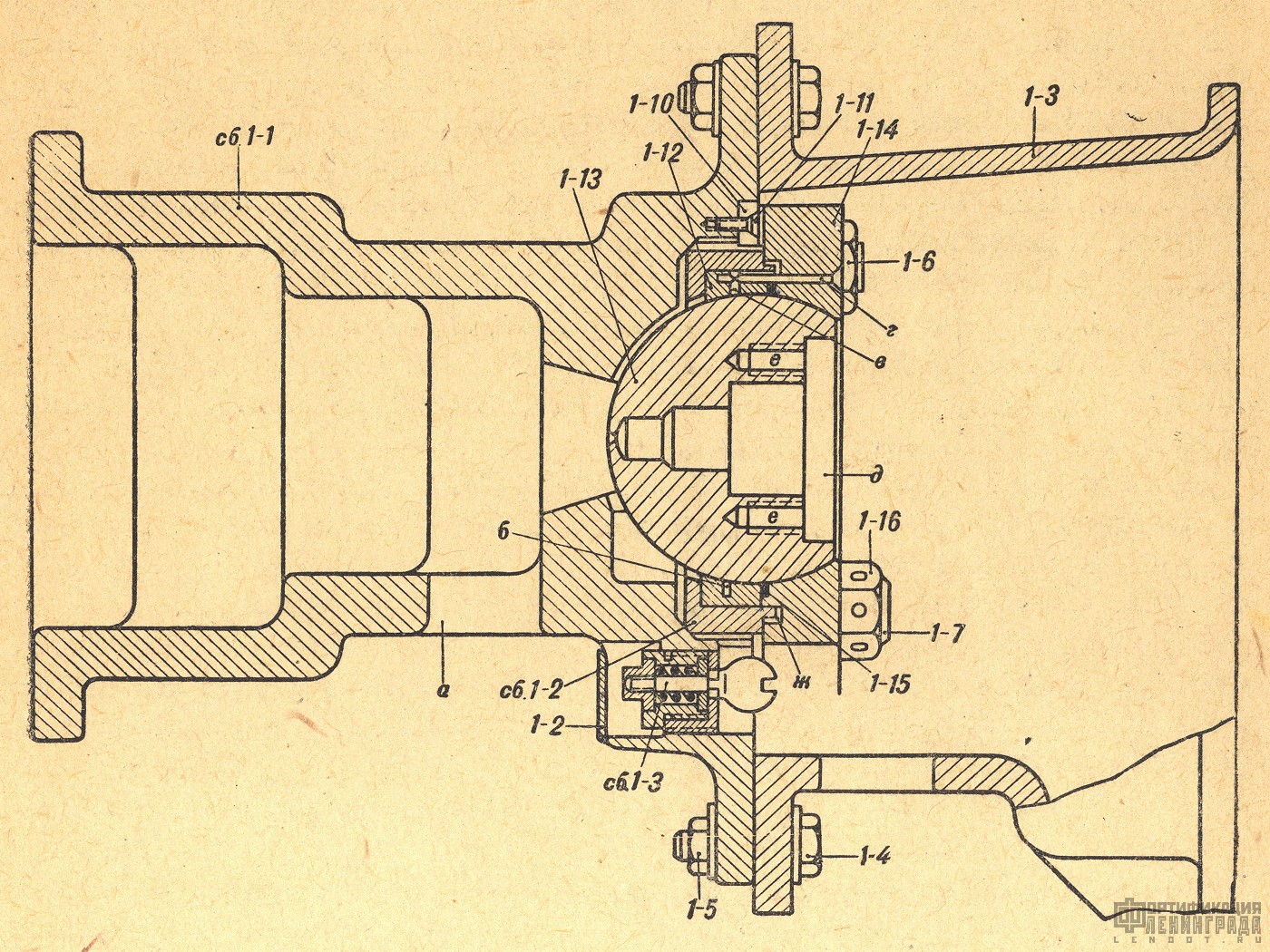

Установка НПС-3. Краткое руководство службы. Рис. 5. Бронезащита сб. 1Рис. 5. Бронезащита сб. 1:

Сб. 1-1 — короб наружный (сварка); сб. 1-2 — броневое кольцо; сб. 1-3 — шарнир; 1-2 — заглушка; 1-3 — короб внутренний; 1-4 — болт; 1-5 — гайка; 1-6 — шпилька: 1-7 — шпилька; 1-10 — шпонка; 1-11 — винт; 1-12 — кольцо; 1-13 — шар; 1-14 — щит прижимной; 1-15 — набивка; 1-16 — гайка; а — окно; б — кольцевая выточка для смазки; в и г — отверстия для смазки; д — выточка; е — нарезное гнездо; ж — кольцевая выточка.


В заднем фланце короба по сторонам имеются восемь отверстий, служащих для скрепления наружного короба сб. 1-1 с внутренним коробом 1-3 при помощи болтов 1-4 и гаек 1-5
Внутренний короб 1-3 служит для того, чтобы при сильных ударах снарядов противника по сооружению предотвратить откалывание бетона во внутренней части амбразуры, и, кроме того, к внутреннему кожуху при помощи кронштейнов 1-24 и 1-25 прикрепляется дуга 1-28 (рис. 6).
Короб имеет форму раструба, раствор которого определяет величину горизонтального (60°) и вертикального (±12°) секторов обстрела.
Спереди короб имеет фланец с восемью отверстиями для скрепления с наружным коробом. Сзади, снизу, по углам короб имеет два прилива а (рис. 6) с обработанными площадками. В каждом приливе имеется по четыре нарезных отверстия для прикрепления к коробу кронштейнов 1-24 и 1-25 при помощи болтов 1-26 и 1-27.
Броневое кольцо сб. 1-2 служит для перекрытия окна наружного короба, кроме того, оно является опорой для кольца 1-12. На внешней цилиндрической поверхности броневое кольцо имеет восемь пар тонких штифтов, выступающих над поверхностью кольца примерно на 3 мм. Штифты предназначены для центрирования броневого кольца, а также для предохранения броневого кольца от расклинивания в гнезде при попадании снаряда в шар. Вверху в броневом кольце имеется паз для помещения шпонки 1-10 (рис. 5). При сборке шпонка фиксирует броневое кольцо в определенном положении. Спереди броневое кольцо имеет две диаметрально расположенных выемки для обеспечения углов обзора и обстрела. Внутри броневое кольцо имеет уступ и два сухарных выема для помещения выступов кольца 1-12. Сзади броневое кольцо имеет кольцевой выступ, который при сборке входит в кольцевой выем прижимного щита.
Кольцо 1-12 служит опорой для шара 1-13. Внутри кольцо имеет кольцевую выточку б для смазки шара 1-13. Выточка соединена с задним срезом кольца отверстием в, через которое пропускается смазка. Отверстие в совпадает с отверстием г прижимного щита 1-14, через которое при помощи шприца-масленки впрыскивается смазка. Для того чтобы эти отверстия всегда совпадали, кольцо 1-12 не должно повертываться по окружности. С этой целью в передней части кольца имеются два сухарных выступа, которые входят в соответствующие выемы броневого кольца сб. 1-2.
Шар 1-13 служит пятой для верхнего станка при его поворотах в пределах вертикального и горизонтального сектора обстрела. Кроме того, он перекрывает окно наружного короба, чем препятствует проникновению внутрь каземата пуль и снарядов. К шару присоединяется верхний станок. Для этой цели в шаре имеются кольцевая выточка д, в которую входит обойма верхнего станка, и два нарезных гнезда е для винтов, соединяющих верхний станок с шаром. Кроме того, в шаре имеются два сквозных отверстия: справа для надульника пулемета и выхода пуль, слева для оптического прицела и обзора через него впередилежащей местности.
Сферическая поверхность шара термически обработана для лучшей устойчивости против пуль и снарядов.
Прижимной щит 1-14 служит для удержания шара 1-13 в кольце 1-12. Прижимной щит имеет по углам четыре отверстия, которыми он надевается на шпильки 1-6 и 1-7. На шпильках прижимной щит закрепляется гайками 1-16. В правом верхнем углу прижимного щита имеется выемка для того, чтобы гайка 1-16 не выступала за поверхность щита. Если гайка будет выступать, то в нее будут упираться кожух и мушка пулемета при больших углах склонения. С этой же целью шпилька 1-6 делается короче остальных трех шпилек 1-7. На передней плоскости прижимного щита имеются две кольцевые выточки: одна ж посредине для соединения с кольцевым выступом броневого кольца, другая на краю сферической поверхности для закладывания асбестовой набивки 1-15 с целью герметизации. Кроме того, в щите имеются четыре нарезных отверстия для ввертывания в них рымов, или для продевания крючков с целью отделить щит в случае повреждения. В отверстие г впрыскивается масло для смазки шара.

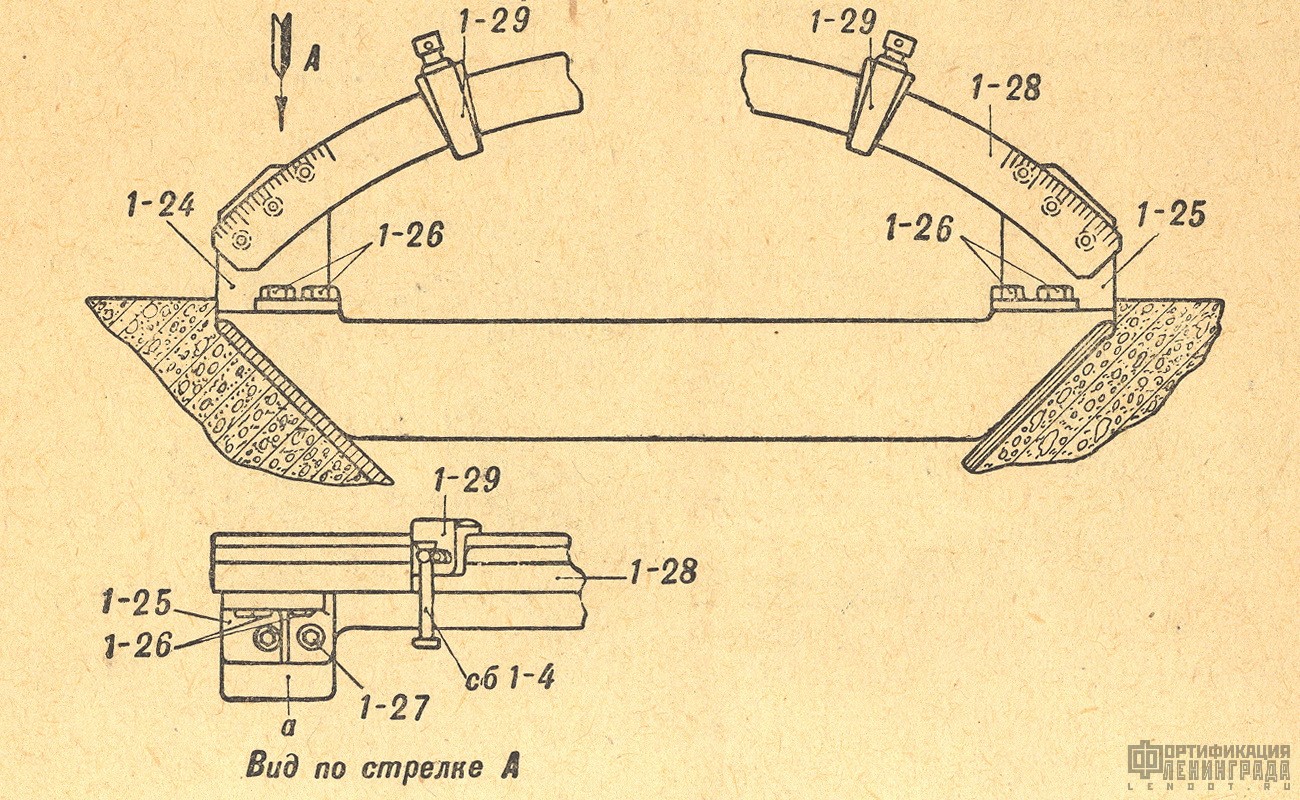

Установка НПС-3. Краткое руководство службы. Рис. 6. Крепление дуги и кронштейнов к бронезащитеРис. 6. Крепление дуги и кронштейнов к бронезащите:

Сб. 1-4 —зажим; 1-24 — кронштейн (правый); 1-25 — кронштейн (левый); 1-26 — болт; 1-27 — болт; 1-28 — дуга; 1-29 — ограничитель.


Ограничители 1-29 представляют собой скобы, охватывающие дугу 1-28. Спереди ограничители имеют выступы, входящие в передний паз дуги, сзади (в некоторых установках вверху) — винт с воротком сб. 1-4, закрепляющий ограничитель на дуге на заданном делении шкалы. Ограничители предназначаются для ведения стрельбы в ограниченном по горизонту секторе.

3. НИЖНИЙ СТАНОК
Нижний станок сб. 2 служит для придания горизонтальных углов и размещения на нем: а) подъемного механизма, б) механизма горизонтального зажима, в) корзинки для коробки патронной ленты и г) сектора со шкалой вертикальных углов обстрела.
Нижний станок представляет собой склепанную раму, состоящую из двух станин 2-1 (рис. 7), вилки 2-5, связи 2-6 и направляющей 2-7. К вилке 2-5 при помощи болтов 2-31 и гаек 2-41 присоединяется обойма 2-39. К левой станине двумя болтами привернут сектор 0-15 со шкалой вертикальной наводки. Справа и слева к станинам 2-1 приклепаны кронштейны — правый 2-2 и левый 2-3. К кронштейнам прикреплены шарикоподшипники 2-14. К левому кронштейну, снизу, винтами прикреплен указатель 2-17. С правой стороны к каждой станине приклепаны кронштейны 2-8 с роликами 2-24. В правой и левой станине имеются по два навинтованных отверстия для болтов 0-20, которыми к нижнему станку присоединяется корзинка для патронной ленты. К левой станине и направляющей 2-7 при помощи валика 2-33 присоединяется механизм горизонтального зажима. В задних концах станин имеются отверстия а, в которые входят цапфы подъемного механизма. Отверстие б в правой станине служит для установки на место валика 2-33.

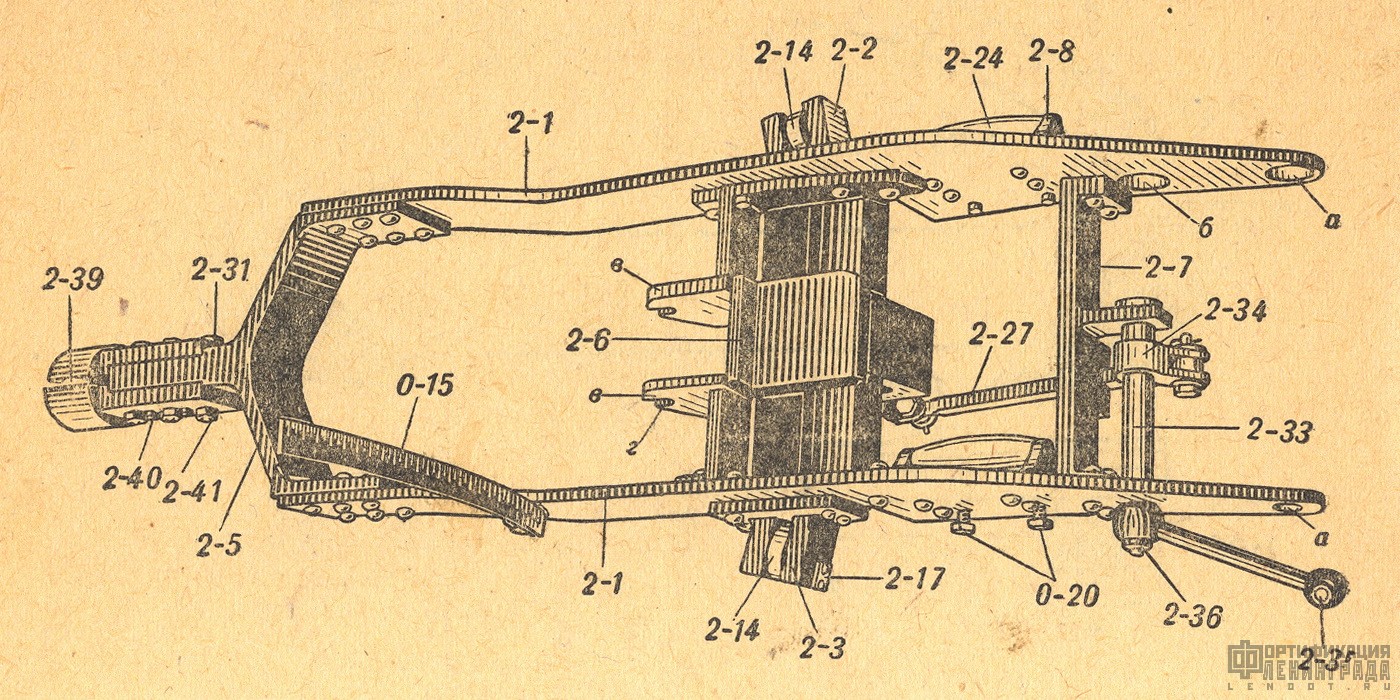

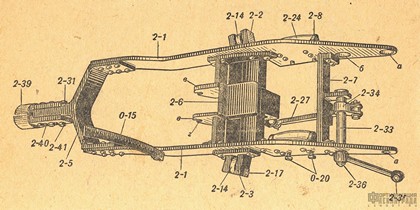

Установка НПС-3. Краткое руководство службы. Рис. 7. Нижний станок сб. 2Рис. 7. Нижний станок сб. 2:

0-15 — шкала вертикальной наводки; 0-20 — болт; 2-1 — рама нижнего станка; 2-2 — кронштейн (правый); 2-3 — кронштейн (левый); 2-5 — вилка; 2-6 — связь; 2-7 — направляющая; 2-8 — кронштейн; 2-14 — шарикоподшипник; 2-17 — указатель; 2-24 — ролик; 2-31 — гайка; 2-33— валик; 2-34 — вилка; 2-35 — рукоять; 2-36 — гайка специальная; 2-39 — обойма; 2-40 — штифт; 2-41 — болт; а — отверстие для цапф подъемного механизма; б — отверстие для валика 2-33; в — ушко для направляющей кулисы; г — выемка для болта.


Обойма 2-39 состоит из двух половин. Каждая половина имеет спереди с внутренней стороны сферические углубления для головки опорного шара 1-21 (рис. 8), к которому при помощи обоймы 2-39 присоединяется нижний станок. Шкала вертикальной наводки 0-15 имеет насечку в делениях угломера. Посредине нанесено деление 30-00, крайнее нижнее деление равно 32-00, крайнее верхнее — 28-00, что соответственно равно углу возвышения 12° и углу склонения 12°, или общему сектору вертикального обстрела 24°. Цена каждого деления равна 0-02. Шарикоподшипники 2-14 (рис. 7) служат для легкого перемещения нижнего станка по дуге 1-28. Связь 2-6 имеет уши в, служащие для направления кулисы, присоединенной к верхнему станку. В выемки г помещается болт с гайкой; этот болт служит для предохранения кулисы от выпадения из промежутка между ушами. Один ролик 2-24 служит для перемещения по нему ленты с патронами. Другой ролик в данной установке не используется.

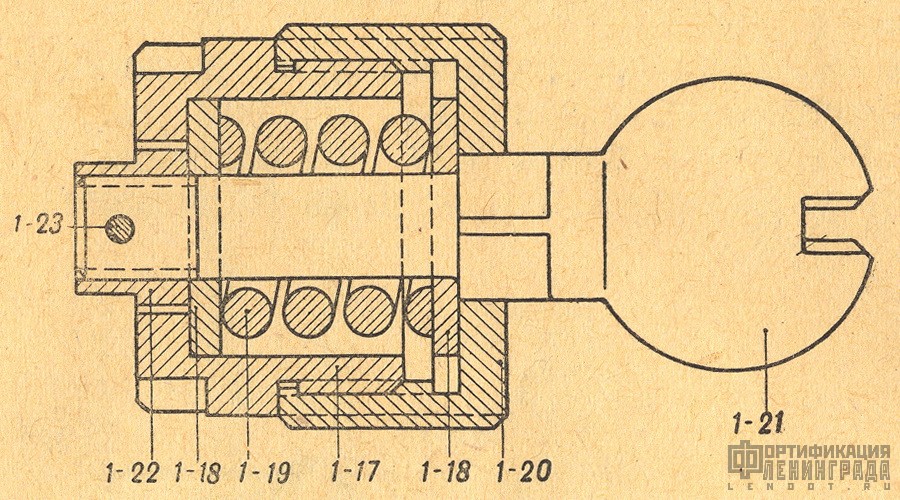

Установка НПС-3. Краткое руководство службы. Рис. 8. Шарнир сб. 1-3.Рис. 8. Шарнир сб. 1-3:

1-17 — гайка; 1-18 — шайба; 1-19 — пружина; 1-20 — стакан; 1-21 — шар опорный; 1-22 — гайка; 1-23 — штифт.

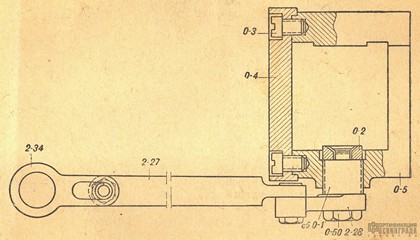

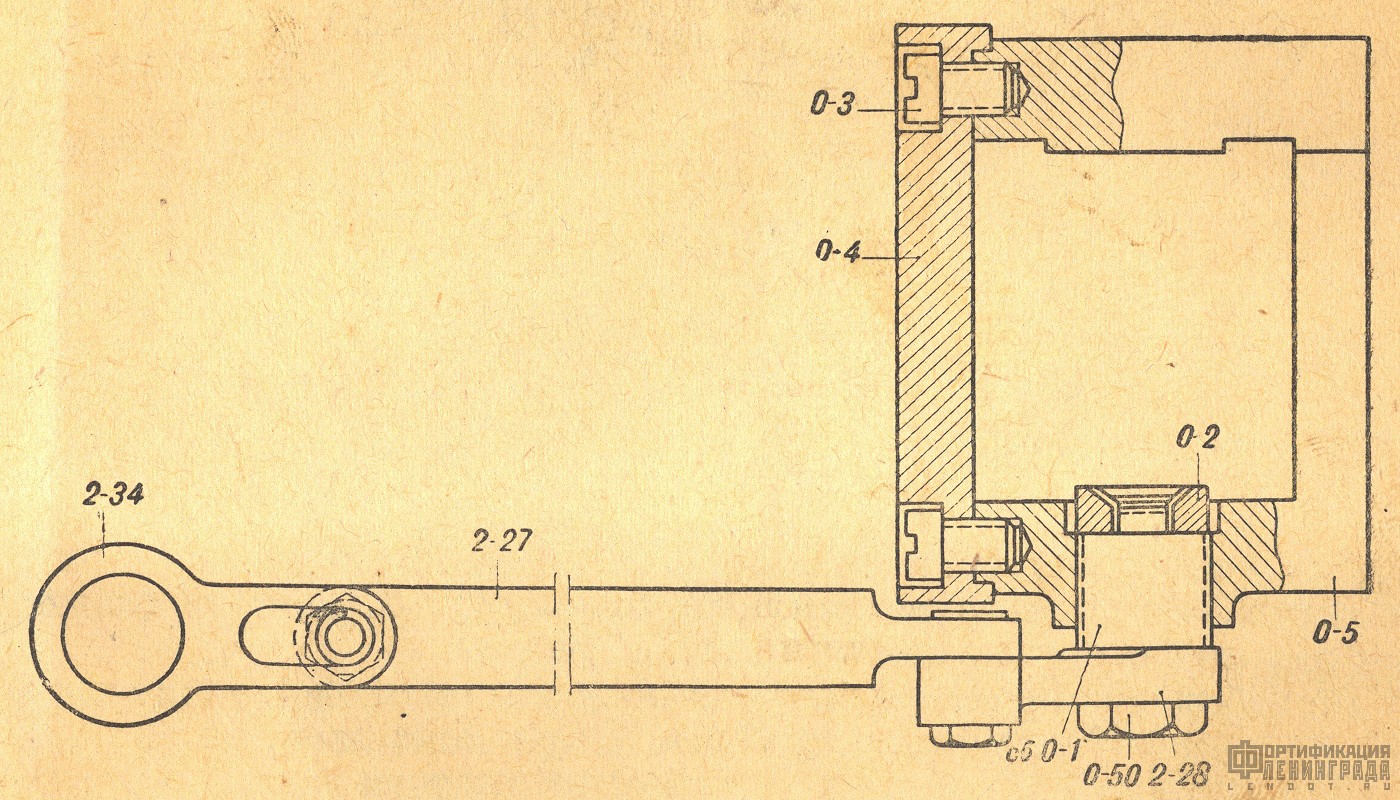

Установка НПС-3. Краткое руководство службы. Рис. 9. Механизм креплении в точку сб. 0-2.Рис. 9. Механизм крепления в точку сб. 0-2:

Сб. 0-1 — винт; 0-2 — шайба; 0-3 — винт; 0-4 — планка; 0-5 — струбцинка; 0-50 — винт специальный; 2-27 — тяга; 2-28 — рычаг; 2-34 — вилка.


Механизм горизонтального зажима (рис. 7 и 9) состоит из валика 2-33, рукояти 2-35, гайки 2-36, вилки 2-34, тяги 2-27, рычага 2-28, струбцинки 0-5, винта сб. 0-1 и планки 0-4. Тяга 2-27 шарнирно соединена с вилкой 2-34 и рычагом 2-28, вследствие чего при поворотах рукояти 2-35 винт сб. 0-1 ввинчивается в струбцинку 0-5 или вывинчивается из нее.
Струбцинка 0-5 надевается на дугу 1-28 и при ввинченном; винте сб. 01 свободно перемещается по дуге. Когда же при повороте рукояти 2-35 винт сб. 0-1 вывинчивается, струбцинка зажимается на дуге, и вследствие этого нижний станок не может перемещаться по дуге.

4. ПОДЪЕМНЫЙ МЕХАНИЗМ
Подъемный механизм сб. 3 служит для придания углов возвышения и склонения. Он состоит из коробки сб. 3-1, наружного винта 3-10, внутреннего винта 3-13 и маховика с рукояткой сб. 3-4. Внутреннее устройство подъемного механизма показано на рис. 11.

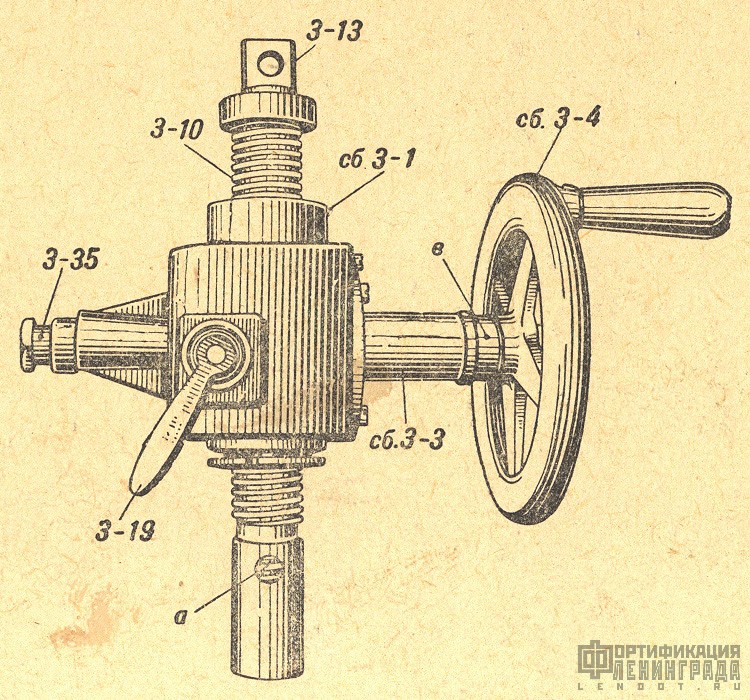

Установка НПС-3. Краткое руководство службы. Рис. 10. Подъемный механизм сб. 3.Рис. 10. Подъемный механизм сб. 3:

Сб. 3-1 — коробка; сб. 3-3 — крышка с втулкой; сб. 3-4 — маховик с рукояткой; 3-10 — винт наружный; 3-13 — винт внутренний; 3-19 — ручка; 3-35 — цапфа; а—отверстие для установки винта; в — заточка.


Для соединения с нижним станком слева имеется цапфа 3-35, а справа — заточка в на втулке крышки сб. 3-3, которые входят в отверстия а станин нижнего станка (рис. 7).
Во избежание произвольного поворота при стрельбе в точку винты подъемного механизма зажимаются при помощи ручки 3-19.
Для соединения с верхним станком на верхнем конце внутреннего винта имеется проушина.
При повороте маховика происходит вращение конической шестерни 3-22 и шестерни 3-3. Внутри шестерни 3-3 имеется прямоугольная нарезка, такая же как и на наружном винте. Поэтому при вращении шестерни 3-3 наружный винт будет подниматься или опускаться. Вместе с ним будет подниматься или опускаться внутренний винт, а с ним и верхний станок. Когда наружный винт пройдет через шестерню всей нарезной частью, поднимание или опускание его прекратится и тогда он будет вращаться вместе с шестерней. При таком вращении наружного винта внутренний винт будет двигаться вверх или вниз до тех пор, пока не закончится нарезная часть его. Для того чтобы внутренний винт не мог выйти из наружного, в нижний конец внутреннего винта ввернут ограничительный винт 3-14. Винт 3-14 застопорен установочным винтом 3-15 через отверстие а в наружном винте (рис. 10 и 11).

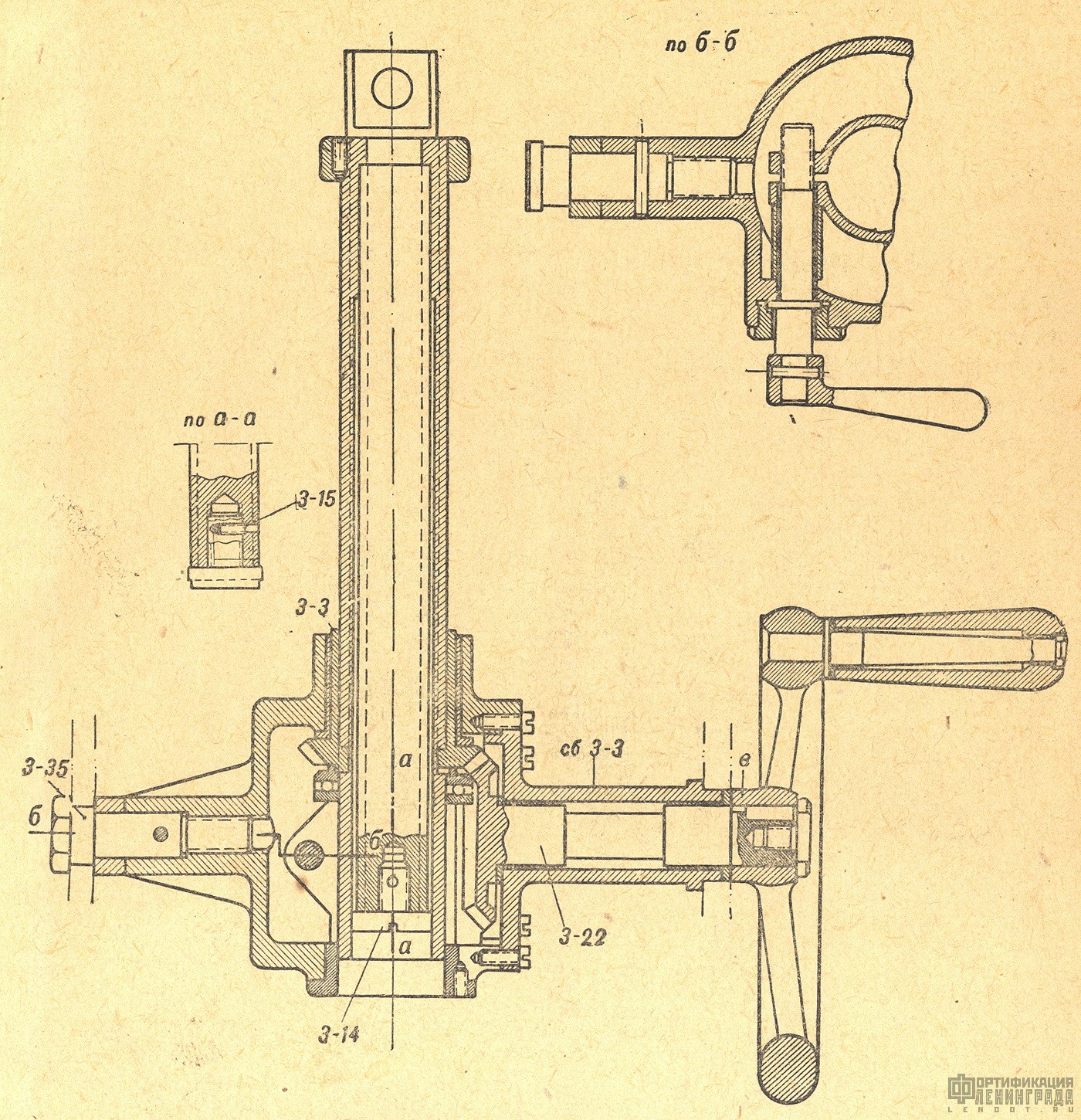

Установка НПС-3. Краткое руководство службы. Рис. 11. Подъемный механизм сб. 3 (разрез).Рис. 11. Подъемный механизм сб. 3 (разрез):

Сб. 3-3 — крышка с втулкой; 3-3 — шестерня; 3-14 — винт; 3-15 — винт установочный; 3-22 — шестерня коническая; 3-35 — цапфа; в — заточка.



5. ВЕРХНИЙ СТАНОК
Верхний станок сб. 4 служит для помещения на нем пулемета Максима и оптического прицела КТ-2. Он состоит из двух сварных станин — правой сб. 4-1 и левой сб. 4-2. Станины скреплены обоймой 4-7, болтом 4-16 и шпилькой 4-12 с двумя гайками по концам. На правую станину ставится пулемет, на левую — оптический прицел.
Обойма 4-7 спереди имеет цилиндрический фланец, которым она входит в шар 1-13. С правой стороны, спереди, во фланец обоймы завернута втулка 4-30. Эта втулка входит в соответствующее углубление в шаре, и этим достигается совпадение отверстий во втулке и в шаре, служащих для вылета пуль. Передний наружный конец втулки 4-30 имеет заточку, на которую наматывается асбестовый шнур или надевается асбоалюминиевое кольцо для герметичности соединения втулки с шаром: при негерметичности соединения в каземат могут просачиваться пороховые газы, вылетающие вслед за пулей.
К правой станине прикреплен винтами рожок сб. 4-4, служащий для отвода стреляных гильз. Для закрепления пулемета в правой станине имеются вырезы для оси сб. 7-5 и пазы для ползушки 7-1.

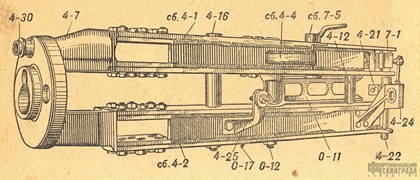

Установка НПС-3. Краткое руководство службы. Рис. 12. Верхний станок сб. 4.Рис. 12. Верхний станок сб. 4:

Сб. 4-1 — станина правая; сб. 4-2 — станина левая; сб. 4-4 — рожок; сб. 7-5—ось; 0-11 — кулиса; 0-12 — ось кулисы; 0-17 — указатель; 4-7 — обойма; 4-12 — шпилька; 4-16 — болт; 4-21 — проушина; 4-22 — палец; 4-24 — кронштейн; 4-25 — кронштейн; 4-30 — втулка; 7-1 — ползушка.


К левой станине болтами прикреплены кронштейны 4-24 и 4-25, служащие для установки на них оптического прицела.
Между станинами на оси 0-12 к верхнему станку присоединена кулиса 0-11. Кулиса является направляющей верхнего станка при его перемещениях в вертикальном направлении. Сзади к станинам при помощи пальца 4-22 прикреплена проушина 4-21 для соединения верхнего станка с внутренним винтом подъемного механизма.
С левой стороны к левой станине винтами прикреплен указатель 0-17 шкалы вертикальных углов.

6. ГИЛЬЗООТВОД
Гильзоотвод сб. 6 служит для отвода стреляных гильз из боевого каземата наружу или в специальный колодец.
Гильзоотвод состоит из шаровой пяты сб. 6-1, фланца 6-4, трубы сб. 6-2 и верхней трубы сб. 6-3.
Фланец 6-4 имеет четыре отверстия для соединения болтами с фланцем трубы, заделываемой в бетон. Шаровая пята состоит из трубы и шара, приваренного к ее нижнему концу. Верхний конец трубы снаружи имеет нарезку, на которую навинчивается гайка 6-8. Между трубой и гайкой закладывается асбестовая прокладка 6-7 для герметизации.
Труба сб. 6-2 входит в трубу шаровой пяты. На верхнем конце к ней приварена шаровая обойма 6-6. На верхнем конце шаровой обоймы снаружи имеется нарезка, на которую навинчивается гайка 6-12. Между шаровой обоймой и гайкой 6-12 закладывается асбестовая прокладка 6-9 для герметизации.
К верхней трубе сб. 6-3 внизу приварен шар, а вверху наконечник 6-13. Наконечник имеет патрубок для присоединения шланга газоотсоса и проушины для присоединения гильзоотвода к верхнему станку.


Примечание. В установках выпуска 1941 г. патрубок наконечника не делается, так как отсос газов через него мало эффективен.



7. ОПТИЧЕСКИЙ ПРИЦЕЛ КТ-2
Оптический прицел КТ-2 служит для стрельбы прямой наводкой. Установка углов прицеливания и боковых поправок производится по шкалам в поле зрения прицела.
Конструктивные и оптические данные прицела следующие:
Вес прицела — 7 кг.
Длина прицела — 1 393 мм.
Увеличение — 2х.
Поле зрения — 18°.
Диаметр зрачка выхода — 4 мм.
Удаление зрачка выхода — 25 мм.
Шкалы углов прицеливания для легкой и тяжелой пули нанесены на плоской стороне конденсора и рассчитаны согласно таблице стрельбы для пулемета Максима.

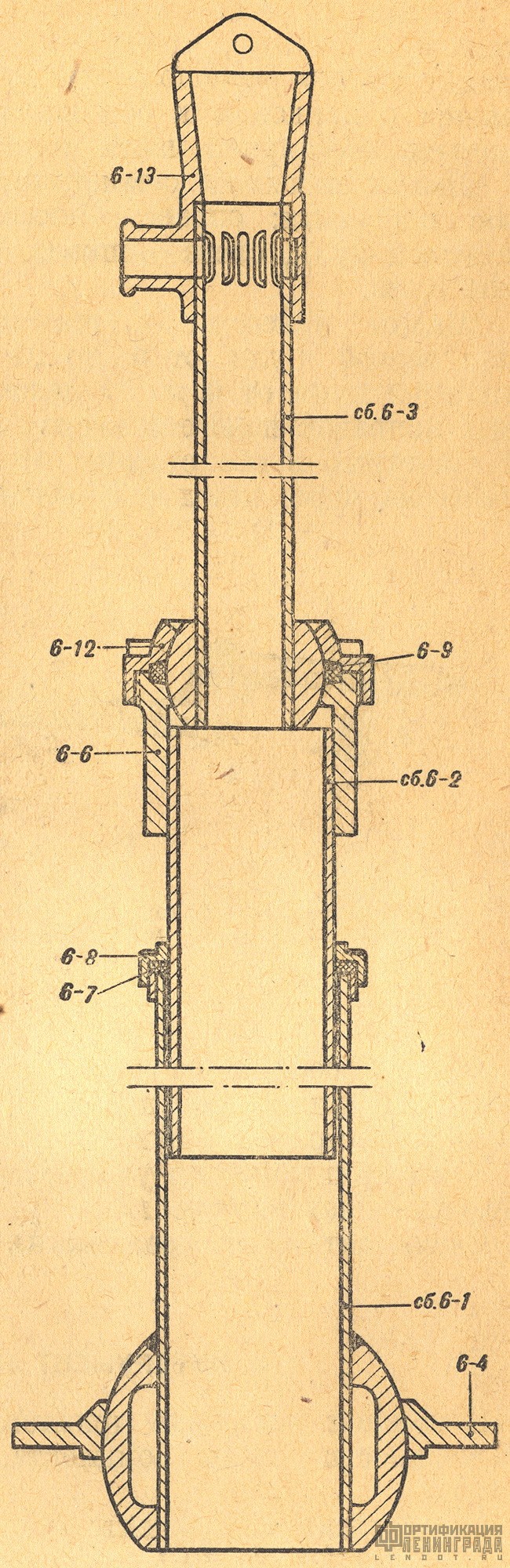

Установка НПС-3. Краткое руководство службы. Рис. 13. Гильзоотвод сб. 6
Рис. 13. Гильзоотвод сб. 6:

Сб. 6-1 — труба; сб. 6-2 — труба; сб. 6-3 — труба верхняя; 6-4 — фланец; 6-6 — обойма шаровая; 6-7 — прокладка асбестовая; 6-8 — гайка; 6-9 — прокладка асбестовая; 6-12 — гайка; 6-13 — наконечник.


Нулевые штрихи обеих шкал нанесены на 3° выше оси конденсора с той целью, чтобы вся шкала разместилась в поле зрения. Ввиду такого расположения нулевых штрихов прицел устанавливается с наклоном к оси канала ствола пулемета на 3°, за счет подъема окулярной части прицела при помощи кронштейна.
Шкалы нанесены симметрично относительно вертикальной осевой плоскости: справа — шкала, обозначенная буквой «Т» для тяжелой пули, слева — шкала, обозначенная буквой «Л» для легкой пули.
Шкалы нанесены в гектометрах (гектометр —100 м); шкала для легкой пули от 0 до 22 делений (т. е. до 2200 м), для тяжелой пули от 0 до 27 делений (т. е. до 2700 м). Шкала боковых поправок нанесена вверху в делениях угломера через каждые 4 тысячных в обе стороны от центра по 32 деления, нумерация нанесена через каждые 8 делений угломера.

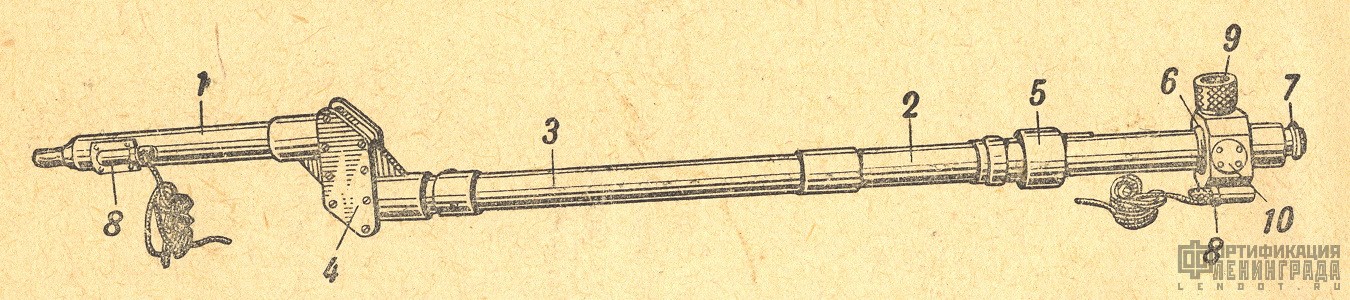

Установка НПС-3. Краткое руководство службы. Рис. 14. Оптический прицел.Рис. 14. Оптический прицел:

1 — трубка объектива; 2 и 3 — малая и большая соединительные трубы; 4 — колено, 5 — амортизатор; 6 — окулярная коробка; 7 —окуляр; 8 — фонарик ночного освещения; 9 — маховичок для установки прицела; 10 — маховичок для установки боковых поправок.


Прицел состоит из трубки объектива 1, малой 2 и большой 3 соединительных труб, колена 4, амортизатора 5, окулярной коробки 6, окуляра 7 и двух фонариков ночного освещения шкал 8.
Углы прицеливания устанавливаются маховичком 9, боковые поправки — маховичком 10.
Схема оптики изображена на рис. 15.


8. ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТЬ
К каждой установке придается комплект инструмента и принадлежности (кроме комплекта, положенного для пулемета Максима).
1. Шприц сб. 10-1 — служит для смазывания шара через отверстие прижимного щита.
2. Ключ торцовый сб. 10-2 — для гаек 1-16, удерживающих прижимной щит, и для винтов 0-8, соединяющих верхний станок с шаром.

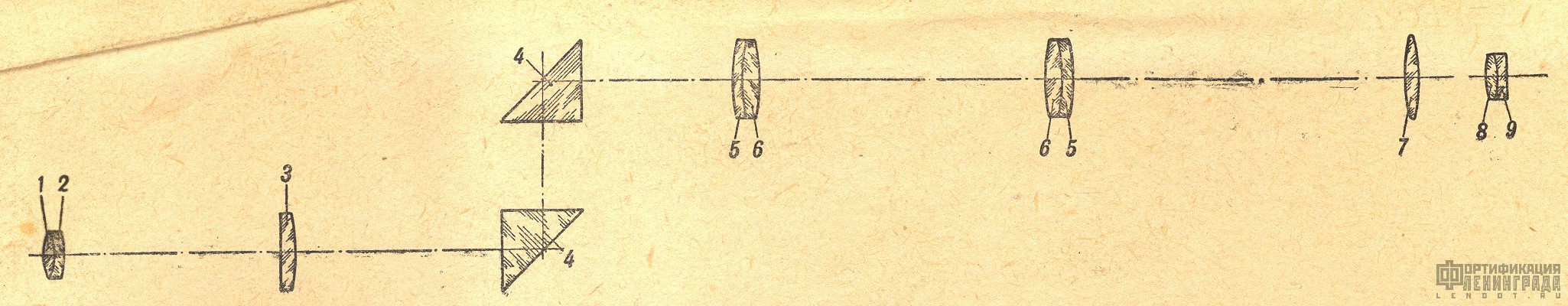

Установка НПС-3. Краткое руководство службы. Рис. 15. Оптическая схема прицела.Рис. 15. Оптическая схема прицела:

1 и 2 —объектив; 3 — конденсор; 4 — призма; 5 и 6 — оборачивающая система; 7 — коллектор окуляра; 8 и 9 — окуляр.

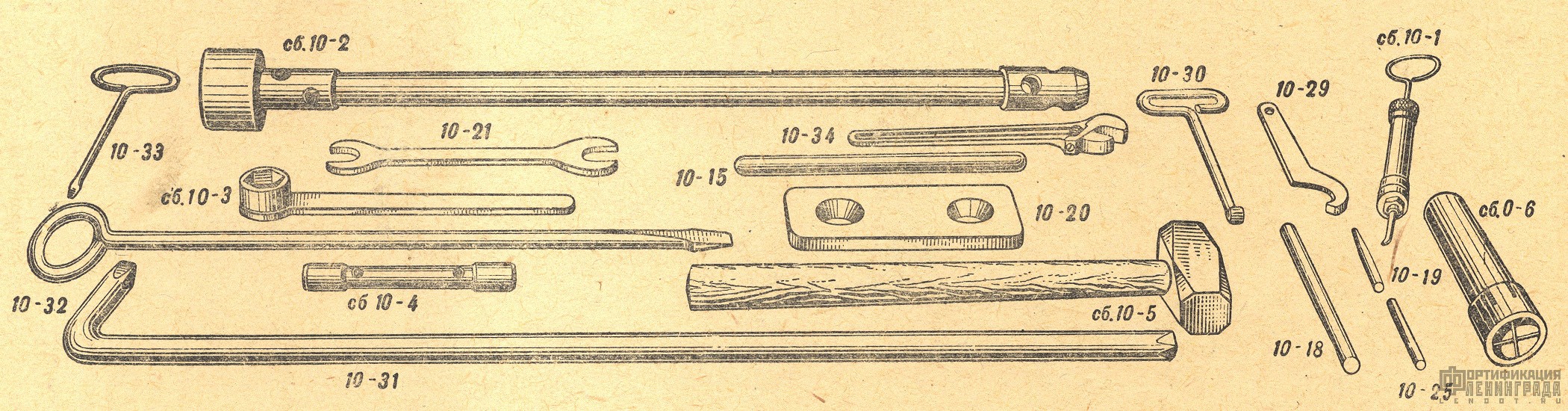

Установка НПС-3. Краткое руководство службы. Рис. 16. Комплект инструмента и принадлежность.Рис. 16. Комплект инструмента и принадлежность:

Сб. 10-1 — шприц; сб. 10-2 — ключ торцовый; 10-15 — вороток; сб. 10-3 —ключ; 10-19 — выколотка; 10-18 — вороток; 10-20 — приспособление для сборки шара с прижимным щитом; 10-21 — ключ; сб. 10-4 — ключ торцовый; 10-25 — вороток; 10-29 — ключ специальный; 10-34 — ключ разводной; 10-32 — отвертка; 10-33 — отвертка; сб. 10-5 — кувалда; 10-31 — лом; 10-30 — крючок; сб. 0-6 — визирная трубка.


3. Вороток 10-15 — применяется совместно с ключом сб. 10-2.
4. Ключ сб. 10-3 — для болтов 1-26 и 1-27, прикрепляющих кронштейны и дугу.
5. Выколотка 10-19 — для выталкивания контрольных шпилек обоймы нижнего станка.
6. Вороток 10-18 — применяется при сборке верхнего станка с шаром для совмещения отверстий втулки 4-30 и шара.

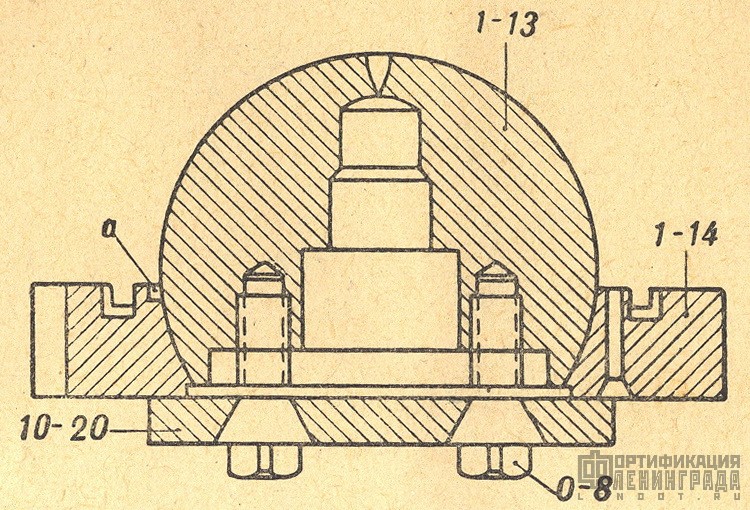

7. Приспособление 10-20 для сборки шара с прижимным щитом.
8. Ключ 10-21 — для гаек оси кулисы, подъемного механизма и др.
9. Ключ торцовый сб. 10-4 — для болтов кронштейнов оптического прицела, для прикрепления гильзоотвода и др.
10. Вороток 10-25 — применяется совместно с ключом сб. 10-4.
11. Ключ специальный 10-29 — для гаек гильзоотвода.
12. Ключ разводной 10-34 — типа № 4, расстояние между губками до 40 мм.

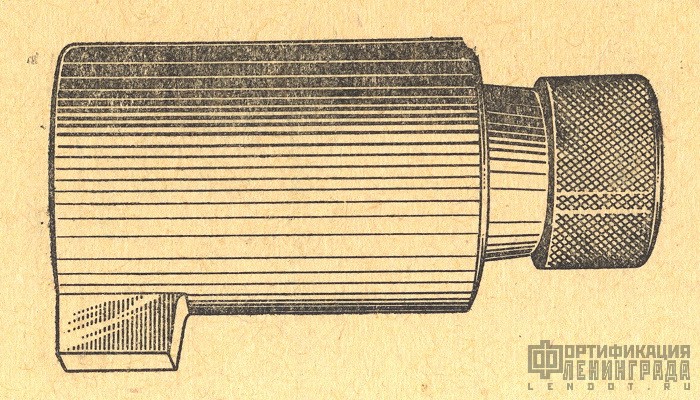

Установка НПС-3. Краткое руководство службы. Рис. 17. Пробка 0-54 для закрывания отверстия в шаре для оптического прицела.

Рис. 17. Пробка 0-54 для закрывания отверстия в шаре для оптического прицела (когда прицел снят).

13. Отвертка 10-32 — для шпилек 1-6 и 1-7.
14. Отвертка 10-33 — для малых винтов.
15. Кувалда сб. 10-5
для раборки и замены деталей бронезащиты.
16. Лом сб. 10-31
17. Крючок сб. 10-30
18. Визирная трубка сб. 0-6 — может применяться как простейшее приспособление для наводки по близким целям в случае выхода из строя оптического прицела. Визирование производится через отверстие в кронштейне 0-24 стойки оптического прицела.
19. Пробка 0-54 (рис. 17) — для закрывания отверстия для оптического прицела в шаре, когда прицел снят (в позднейших (образцах форма пробки изменена).
20. Щиток 0-36 и захват 0-37 — для подвешивания на оптический прицел с целью перехвата пуль, попадающих в отверстие оптического прицела. Надевается только в боевой обстановке.

9. ЗАПАСНЫЕ ЧАСТИ
 На каждую установку полагается комплект следующих запасных деталей:


по
пор.

дет.
Наименование Индивид.
комплект.
Ротный
комплект
на 2
установки

1 1-6 Шпилька 2
2 1-7 Шпилька 6
3 1-16 Гайка 8
4 сб. 1-2 Броневое кольцо 1
5 1-12 Кольцо 1
6 1-13 Шар 1
7 1-14 Щит прижимной 1
8 1-15 Набивка сальниковая 2
9 0-8 Винт специальный 4
10 1-23 Штифт Ø 5 X 25 1
11 3-12 Винт установочный М6 X 15 —VI 1
12 3-25 Винт 6 X 15—III 1
13 3-32 Гайка 1
14 3-36 Штифт Ø 5 X 30 1
15 4-31 Винт М6 X 15—III 1
16 4-38 Пружина 3
17 4-39 Винт М2,6 X 6, тип I 6
18 7-27 Кожух надульника 1
19 7-29 Прокладка асбомедная 68 X 58 X 5 5 6
20 0-7 Набивка асбоалюминиевая (или асбомедная)  34 X 24 X 10 1 4
21 0-10 Шплинт 3 X 20 1
22 0-14 Шплинт 3 X 30 1
23 0-17 Указатель 2
24 0-18 Винт М4 X 8—I 4
25 0-21 Прокладка 1
26 0-22 Болт 2 4
27  0-23 Прокладка 1
28 0-30 Шплинт 2 X 12 1
29 7-28 Шайба 2

Примечание. Установки первого выпуска не имели запасных деталей
    и будут укомплектовываться дополнительно.




ГЛАВА II

СБОРКА И РАЗБОРКА УСТАНОВКИ

10. ОБЩИЕ УКАЗАНИЯ
Перед сборкой установки необходимо проверить правильность заделки в бетон амбразурного короба и расположение проема для отвода стреляных гильз, в соответствии с чертежами и инструкциями Инженерного управления РККА по производству этих работ.
Боевой каземат должен быть очищен от посторонних предметов, не имеющих отношения к монтажу установки и оборудованию каземата.
Гильзоотводное отверстие заложить досками, во избежание попадания в него деталей и инструмента.
При переноске и постановке частей на место соблюдать осторожность, чтобы не сделать забоин на частях механизмов и не погнуть детали.
Загустевшую заводскую смазку удалить путем промывки деталей в керосине, промытые детали тщательно протереть и вновь смазать.
При обнаружении на деталях заусенцев или забоин поднятый металл аккуратно зачистить личным напильником и наждачным полотном.
Сборка и разборка установки производятся с помощью инструмента, входящего в комплект каждой установки.


11. СБОРКА БРОНЕЗАЩИТЫ
 (рис. 5)

После проверки правильности установки амбразурного короба и изготовления гильзоотводного канала сборку бронезащиты производить в следующем порядке:
1. Отвернуть гайки 1-16 со шпилек 1-6 и 1-7. Протереть и смазать гайки и шпильки, а также все обработанные и неокрашенные поверхности наружного короба.
2. Проверить, хорошо ли ввернуты в короб шпильки 1-6 и 1-7: недовернутые шпильки завернуть доотказа.
3. Вложить броневое кольцосб. 1-2 в гнездо наружного короба. Для этого взять броневое кольцо так, чтобы имеющийся на нем паз для шпонки 1-10 был вверху. Направив паз на шпонку, дослать броневое кольцо вперед до упора в короб.
3. Вложить кольцо 1-12 в гнездо броневого кольца так, чтобы отверстие для смазки находилось вверху, а секторные выступы кольца попали в соответствующие выемки броневого кольца.
4. Поставить на место шар 1-13 и прижимной щит 1-14, предварительно соединив их вместе при помощи приспособления (планки 10-20 и винтов 0-8) для сборки шара со щитом, как показано на рис. 18.


Примечание. Приспособление 10-20 находится в инструментальном ящике, винты 0-8 уложены в ящике вместе с шаром. Такие же винты поступают вместе с верхним и нижним станками в качестве запасных.


После соединения шара с прижимным щитом в кольцевую канавку а положить сальниковую (асбестовую) набивку, густо пропитанную пушечным салом.

Установка НПС-3. Краткое руководство службы. Рис. 18. Соединение шара 1-13 с прижимным щитом 1-14.Рис. 18. Соединение шара 1-13 с прижимным щитом 1-14:

0-8 — винт специальный; 1-13 — шар; 1-14 — щит прижимной; 10-20 — приспособление для сборки шара со щитом; а — кольцевая канавка для сальниковой (асбестовой) набивки.


Собранные шар и прижимной щит поставить на место, надев прижимной щит на шпильки 1-6 и 1-7 наружного короба. Перед постановкой проследить за тем, чтобы угол прижимного щита с выемом был вверху справа.
4. Закрепить гайками 1-16 прижимной щит на шпильках, пользуясь торцовым ключом с воротком. Гайки затягивать постепенно, с угла на угол, чтобы прижимной щит прижимался равномерно, без перекосов.


Примечание. По закреплении прижимного щита приспособление 10-20 и винты 0-8 (рис. 18) отделять не следует до постановки верхнего станка, так как шар может повернуться в своем гнезде и поставить его в первоначальное положение будет затруднительно.


12. СБОРКА НИЖНЕГО СТАНКА
 1. Собрать шарнир сб. 1-3 (рис. 8) и поставить его на место. Как видно на рис. 8, шарнир состоит из восьми деталей: гайки 1-17, двух шайб 1-18, пружины 1-19. стакана 1-20, опорного шара 1-21, гайки 1-22 и штифта 1-23. Стакан 1-20 и гайка 1-17 поступают вместе с амбразурными коробами (ввернуты в гнездо наружного короба), а остальные детали шарнира поступают в собранном виде вместе с нижним станком. Поэтому для сборки необходимо: вывернуть из наружного короба стакан 1-20 вместе с гайкой 1-17, вывернуть из стакана гайку, разобрать остальные детали шарнира, выбить выколоткой штифт 1-23, отделить от опорного шара 1-21 гайку 1-22, шайбу 1-18, пружину 1-19 и вторую шайбу 1-18.


Примечание. Туго вывертывающийся из нарезного гнезда наружного короба стакан вывертывать при помощи опорного шара 1-21 и отвертки.

После указанной подготовки собрать шарнир в следующем порядке:
На стержень опорного шара надеть стакан, совместив квадратную часть стержня с квадратным отверстием стакана. Надеть шайбу, пружину и вторую шайбу, после чего на нарезную часть стержня опорного шара навернуть гайку 1-22. Навинчивать гайку 1-22 до тех пор, пока не совпадут отверстия гайки и стержня; при совпадении отверстий поставить штифт 1-23. После этого ввернуть гайку 1-17 в стакан доотказа.
Собранный указанным способом шарнир ввернуть в нарезное гнездо наружного короба так, чтобы стакан 1-20 был заподлицо с уступом выточки в коробе.
2. Установить дугу 1-28 (рис. 6). Привернуть к внутреннему коробу болтами 1-26 и 1-27 кронштейны — правый 1-24 и левый 1-25.
Следует иметь в виду, что болты 1-27 короче болтов 1-26 на 4 мм.
Перед привертыванием кронштейнов очистить и смазать нарезные отверстия во внутреннем коробе, а также опробовать болты на ввертывание и подобрать их по отверстиям.
При подборе болтов следует иметь в виду, что болты, которые крепят дугу к кронштейнам, имеют те же размеры, что и болты 1-26. Если болты завинчиваются не полностью и недостаточно сильно затягивают кронштейн, то разрешается под головку болта ставить шайбу нужной толщины. Ввиду близкого расположения головок болтов друг к другу их следует завинчивать торцовым ключом с воротком.
После закрепления кронштейнов установить на них дугу 1-28.
Предварительно надеть на дугу два ограничителя 1-29 с зажимами сб. 1-4. Положив дугу на кронштейны вверх делениями и совместив отверстия, прикрепить ее к кронштейнам болтами 1-26.
После сборки дуги с кронштейнами проверить горизонтальность дуги по уровню.
В случае перекоса дуги произвести выверку путем регулировки высоты кронштейнов. При большом перекосе, который невозможно устранить путем регулировки кронштейнов, допустимо поставить прокладки между дугой и кронштейном под тот конец дуги, который окажется ниже.
3. Поставить на место нижний станок сб. 2 (рис. 7). Для этого отделить от станка часть обоймы 2-39, сняв ее c болтов 2-31 и со шпилек 2-40.
Поставить нижний станок роликами 2-14 на дугу 1-28 и совместить шаровую поверхность оставшейся в станке второй части обоймы 2-39 с опорным шаром 1-21 (рис. 8). Наложить отнятую часть обоймы 2-39 шаровой выточкой на опорный шар и совместить отверстия с контрольными шпильками 2-40. После этого забить шпильки в отверстия, поставить на место болты 2-31 и закрепить их гайками 2-41.
4. Установить механизм крепления в точку сб. 0-2 (рис. 9). Отделить планку 0-4, отвернув винты 0-3. Надеть струбцинку 0-5 на дугу 1-28 так, чтобы винт 0-2 находился внизу, а нарезные гнезда для винтов 0-3 были обращены к себе.
При надевании струбцинки проследить за тем, чтобы она поместилась в пазу средней связи 2-6 нижнего станка. Закрепить планку 0-4 винтами 0-3. На восьмигранный конец винта 0-2 надеть рычаг 2-28. Отрегулировать механизм так, чтобы при небольшом повороте рукоятки 2-35 (рис. 7) нижний станок прочно стопорился. При этом рукоятка должна занимать приблизительно горизонтальное положение.
Регулировку производить путем перестановки рычага 2-28 на восьмигранном конце винта 0-2.
По окончании регулировки завернуть винт 0-50.
5. Соединить подъемный механизм сб. 3 с нижним станком. Для этого снять с подъемного механизма маховик с рукояткой, вывернув винт, закрепляющий маховик. Выбить штифт с другого конца и вывернуть цапфу.
Поставить подъемный механизм на место так, чтобы конец, к которому прикрепляется маховик, вошел в отверстие правой щеки нижнего станка. В отверстие левой щеки нижнего станка поставить цапфу, надеть на нее кольцо, после чего цапфу ввернуть в коробку подъемного механизма и закрепить штифтом. Поставить на место маховик и завернуть винт.

13. СБОРКА ВЕРХНЕГО СТАНКА
Перед установкой верхнего станка следует положить деревянный брусок на нижний станок для предохранения от ударов. Навернуть на втулку 4-30 (рис. 12) асбестовый шнур или надеть асбоалюминиевое кольцо.
1. Отделить от шара приспособление 10-20. Для этого, придерживая шар 1-13, во избежание поворота его в гнезде, вывернуть винты 0-8 (рис. 18).
2. Соединить верхний станок с шаром. Поднять верхний станок так, чтобы обойма 4-7 была направлена к шару, а кронштейн 4-24 был вверху; находящуюся внизу кулису прижать к станку. Подвести фланец обоймы 4-7 к шару и направить фланец в выточку шара. Проверив, все ли отверстия обоймы совпадают с отверстиями шара, энергично дослать верхний станок вперед доотказа. Удерживая верхний станок в таком положении, ввернуть в нарезные гнезда шара винты 0-8 и затянуть их доотказа торцовым ключом.
3. Соединить верхний станок с нижним станком. Поднять верхний станок вверх доотказа, повернуть кулису в вертикальное положение и направить ее между плоскостями связи 6 (рис. 7) нижнего станка.
Опустить станок на деревянный брус.
При помощи маховика вывернуть внутренний винт подъемного механизма. Завести ушко внутреннего винта в проушину верхнего станка.
Соединить внутренний винт с проушиной посредством пальца. Снять деревянный брусок.


Примечание. 1. Если кулиса уложена отдельно от верхнего станка, то ее следует уложить на место (в нижний станок) перед постановкой верхнего станка. После соединения верхнего станка с подъемным механизмом соединить кулису при помощи ее оси. На конец оси навернуть корончатую гайку и зашплинтовать ее.
   2. Если шкала вертикальной наводки отделена от нижнего станка, то насадить ее на контрольные шпильки и привернуть двумя болтами.


14. СБОРКА ГИЛЬЗООТВОДА
(рис. 13)

1. Закрепить в проеме гильзоотвода, в соответствии с чертежами ИУ РККА, трубу с фланцем; до проверки работы гильзоотвода трубу бетоном не заливать.
2. Соединить при помощи фланца 6-4 шаровую пяту сб. 6-1 с фланцем трубы, заделываемой в бетон. Между фланцами, по поверхности шара, положить асбестовую прокладку. Фланец 6-4 должен быть обращен малым гребнем в сторону стены.
3. Надеть гайку 6-8 на трубу сб. 6-2. В канавку гайки положить асбестовую прокладку 6-7.
4. Вставить трубу  сб. 6-2 в трубу шаровой пяты сб. 6-1 и навернуть доотказа гайку 6-8 на нарезной конец трубы шаровой пяты.
5. Соединить с верхним станком верхнюю трубу сб. 6-3.
Предварительно на нижний конец рожка сб. 4-4 (рис. 13 и 19) надеть войлочную прокладку, затем верхнюю часть наконечника 6-13 завести в проушину, укрепленную на правой станине верхнего станка.
В отверстия проушины ввернуть болты так, чтобы цилиндрические концы болтов вошли в отверстия наконечника.
6. Соединить верхнюю трубу (рис. 13) сб. 6-3 с трубой сб. 6-2. Для этого шар верхней трубы поместить в шаровое гнездо трубы сб. 6-2, положить вокруг шара асбестовую прокладку 6-9 и навернуть гайку 6-12.
Весь гильзоотвод должен быть собран так, чтобы была полная герметичность, для этого необходимо внимательно следить за местами соединений, где должны быть прокладки.

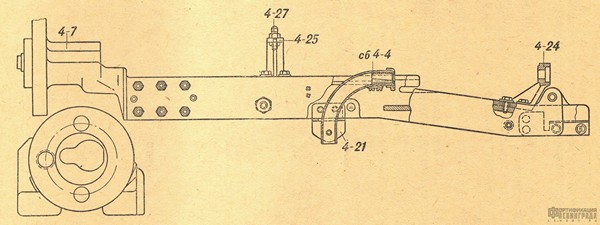

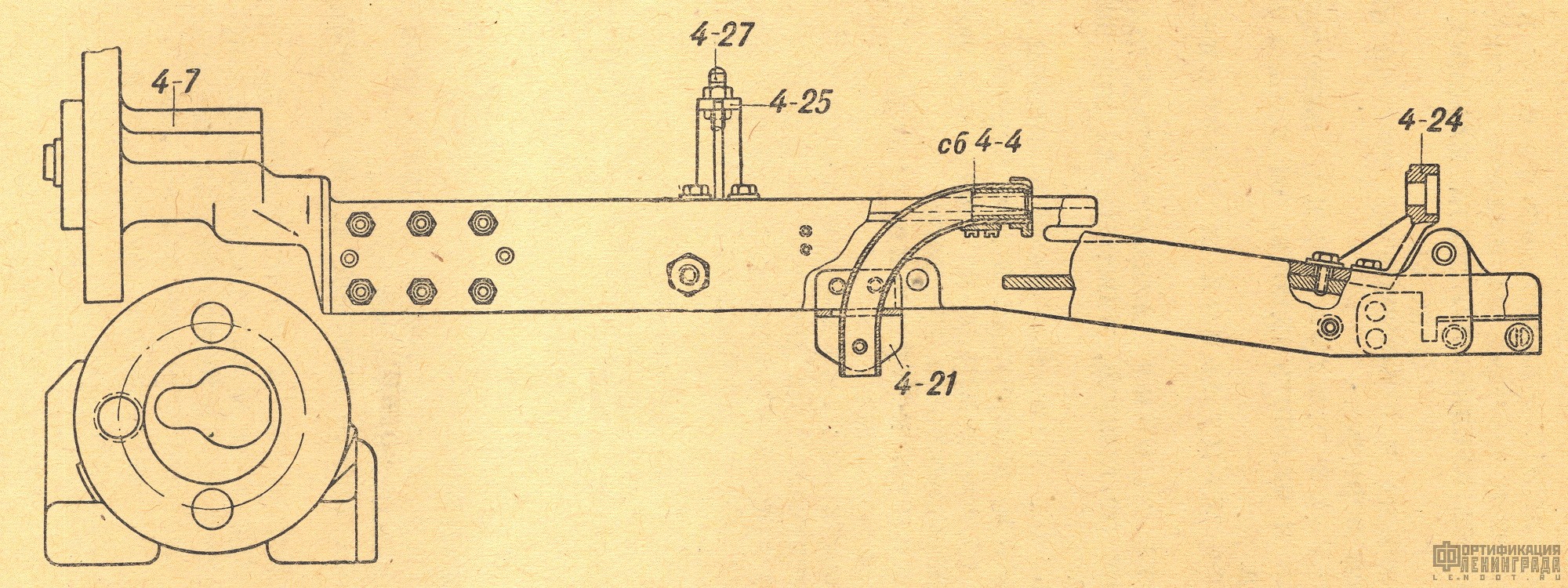

Установка НПС-3. Краткое руководство службы. Рис. 19. Станок верхний сб. 4.Рис. 19. Станок верхний сб. 4:

Сб. 4-4 — рожок; 4-7 — обойма; 4-21 — проушина; 4-24 — кронштейн; 4-25 — кронштейн; 4-27 — державка.


15. СБОРКА КОРЗИНЫ ДЛЯ ПАТРОННОЙ ЛЕНТЫ
Корзина прикрепляется к нижнему станку четырьмя болтами.
Следует установить корзину так, чтобы накладки, закрепляющие коробку патронной ленты, откидывались на себя; в таком положении закрепить корзину болтами на нижнем станке.

16. ПОСТАНОВКА ПУЛЕМЕТА МАКСИМА
(рис. 4)

 Подготовку пулемета к постановке на верхний станок производить в следующем порядке:
1. Снять колпак надульника, вывернуть пробку выливного отверстия и отделить цепочку от кольца пробки пароотводного отверстия.
2. Отвернуть надульник и вывернуть из него втулку.
3. Вывернуть пробку наливного отверстия и отделить ее вместе с цепочкой от кожуха, вывернув из дна кожуха удерживающий их винт.
4. Отделить от короба засов тонкой наводки вместе с цепочкой и винтом, завернутым в дно короба.
Отделенные от пулемета детали положить в коробку для запасных частей и принадлежности пулемета.
5. Присоединить к крышке кожуха детали надульника в следующем порядке:
а) надеть на надульник 7-26 медную шайбу 7-28 (на цилиндрическую часть, следующую за резьбой) и кожух надульника 7-27 и в таком виде ввернуть надульник в крышку кожуха;
б) навернуть на кожух надульника асбестовую прокладку или асбомедное кольцо;
в) завернуть в надульник втулку.
6. Присоединить к выливному отверстию шланг 7-20 с краном сб. 7-6.
7. Прикрепить к приемнику кронштейн сб. 7-3 с роликом сб. 7-4.
8. Поставить в переднее отверстие короба ось сб. 7-5 и закрепить ее зажимом 7-18.
9. Присоединить к проушинам дна короба шпилькой 7-2 ползушку 7-1 с прижимным винтом сб. 7-2.
10. Поставить вместо штатной левой задвижки задвижку с ниппелем.
11. Собранный пулемет поставить на правую станину верхнего станка. При этом кожух надульника направить в конусное отверстие обоймы 4-7 верхнего станка, ползушку 7-1 завести в направляющие выступы верхнего станка, ось сб. 7-5 направить в вырезы станины, шланг с краном пропустить между щек станин, после чего подать пулемет вперед.
Ввернуть прижимной винт в отверстие направляющей так, чтобы пулемет не мог двигаться в продольном направлении. Закрепить пулемет в поперечном направлении зажимом 7-18.
12. Присоединить к наливному отверстию шланг 7-20 без крана.

17. ПОСТАНОВКА ПРИЦЕЛА КТ-2
(рис. 1, 2 и 20)

1. Вложить в отверстие шара 1-13 опорную чашку 0-6 фаской вперед.
2. На кронштейн 4-24 верхнего станка поставить стойку сб. 0-3. При этом хомут 0-25 должен стоять так, чтобы наметка 0-28 откидывалась слева направо. Ослабить гайку 0-33 и откинуть наметку 0-28.
3. Поставить оптический прицел. Переднюю часть прицела завести в отверстие шара 1-13 до упора в опорную чашку 0-6. Вложить прицел в хомут 0-25 так, чтобы шпонка на трубе прицела поместилась в шпоночную канавку хомута. При этом прицел не должен лежать на державке 4-27 кронштейна 4-25 верхнего станка (рис. 19). Если прицел не лежит на хомуте, а опирается на державку, то он может погнуться при закреплении его в хомуте. Поэтому державку следует опустить вниз с таким расчетом, чтобы между нею и прицелом был зазор и чтобы прицел лег на хомут в первую очередь. Проследить за тем, чтобы шпонка вошла в канавку, закрепить прицел наметкой 0-28 и гайкой 0-33. После этого поднимать державку 4-27, пока она не соприкоснется с трубой прицела, и законтрить ее гайками. Вывернуть винты 0-31 так, чтобы их закругленные концы упирались в муфту.
Установив прицел, следует присоединить прорезиненные шланги к системе водяного охлаждения. Гофрированные шланги присоединить одним концом к ниппелям на левой задвижке пулемета и гильзоотвода, а другим концом — к газоотсосной системе.
Для закрепления концов шлангов на ниппелях применять мягкую вязальную проволоку. Концы шнуров от лампочек освещения прицельных шкал подготовить для присоединения к источникам электроэнергии.
На этом сборка установки заканчивается.
На установку не ставятся следующие детали:
1. Щиток для предохранения стрелка от пуль противника, могущих попасть в отверстие для прицела.
2. Визирная трубка для ведения стрельбы прямой наводкой в случае выбытия оптического прицела из строя.
3. Пробка для закрывания отверстия в шаре для оптического прицела, когда прицел снят.
Эти детали хранятся: щиток и пробка — с принадлежностью, визирная трубка — в ящике для оптического прицела. В случае надобности эти детали ставятся на место следующим образом:
1. Щиток закрепляется на прицеле сзади его колена, на ребре жесткости прицела, для того чтобы при стягивании половинок щитка винтами и гайками не происходило сжатия трубы прицела.
2. Визирная трубка вкладывается в отверстие шара для прицела (при снятом прицеле). Не должно быть заметного на-глаз перекоса трубки в отверстии шара.
3. Пробка вкладывается в отверстие шара для оптического прицела (при снятом прицеле) так, чтобы имеющийся на ней выступ удерживал пробку от выпадения из шара.

18. ПРОВЕРКА ПРАВИЛЬНОСТИ СБОРКИ УСТАНОВКИ
1. Проверить закрепление шара прижимным щитом. Взявшись за рукоятки затыльника пулемета, проверить, нет ли качки шара в продольном направлении. Для этого несколько раз потянуть пулемет на себя и оттолкнуть вперед. При наличии качки подтянуть гайки прижимного щита.
Незначительная качка шара допустима. Устранение качки, достигается также сальниковой набивкой, на плотное и равномерное закладывание которой при сборке должно быть обращено внимание.
Если шар сильно зажат, следует отвернуть гайки прижимного щита.
2. Проверить плавность движения по дуге при придании горизонтальных углов. Взявшись за рукоятки затыльника пулемета, повернуть его по дуге вправо и влево. Проверить, поворачивается ли установка на 30° влево и вправо по шкале дуги горизонтального обстрела, т. е. до делений 35-00 и 25-00.
Передвижение системы по дуге должно быть плавным.
3. Проверить правильность установки указателя шкалы вертикальной наводки. На крышку короба пулемета поставить уровень. При помощи подъемного механизма установить пулемет в горизонтальном положении. При этом указатель шкалы вертикальной наводки должен стоять на делении 30-00. В противном случае следует поставить указатель на деление 30-00, для чего ослабить винты крепления указателя, переместить его до совмещения с делением 30-00 и закрепить.
Закрепив указатель, при помощи подъемного механизма проверить выбирание вертикального сектора обстрела ±12°. Деления, соответствующие крайним положениям системы на шкале, должны быть 32-00 и 28-00. Эту проверку следует провести во всем секторе обстрела амбразуры, т. е. как в среднем (по директриссе) направлении, так и в крайних положениях.
С проверкой секторов обстрела следует совместить наблюдение за правильностью установки гильзоотвода в проеме и при необходимости сделать соответствующее исправление в их расположении. После этой проверки и окончательного закрепления узлов гильзоотвода в проеме трубу с фланцем забетонировать.
4. Произвести выверку прицела. Выбрать, наблюдая через оптический прицел, удаленную точку (не ближе 500 м) на местности.
Вынуть из пулемета замок, открыть окно затыльника, отвести рукоятку мотыля в вертикальное положение и, визируя через канал ствола, навести пулемет в выбранную точку на местности. По окончании наводки закрепить горизонтальный и вертикальный зажимы.
Установить все шкалы прицела на «0».
Передвигая стойку сб. 0-3 (рис. 1) по кронштейну 4-24 (рис. 19), навести вертикальную нить перекрестия прицела в выбранную точку и закрепить стойку винтом.
Освободить гайку 0-27 (рис. 20) и, поворачивая гайку 0-26 в нужную сторону (поднимая или опуская прицел), совместить горизонтальную линию перекрестия с выбранной точкой и закрепить стойку и прицел гайкой 0-27.
Закрепив прицел, еще раз убедиться в том, что перекрестие прицела и канал ствола наведены в выбранную точку. При отклонениях произвести соответствующие поправки в наводке описанным способом.
Точная выверка прицела проверяется пристрелкой.
При проверке прицела проверить возможность наблюдения через прицел и ведения стрельбы во всем секторе амбразуры.
Если при просмотре через прицел и канал ствола окажется, что сектор обстрела сокращен вследствие недостаточного раствора амбразурного проема, то произвести подрубку выступающего бетона. В случае сокращения сектора обстрела от перекрытия его амбразурным коробом сделать соответствующую отметку в формуляре установки.

19. РАЗБОРКА УСТАНОВКИ
Установка разбирается только при ремонте и замене поврежденных деталей.
Пулемет и прицел с установки снимаются по приказу командования укрепленного района, в зависимости от боевой обстановки и условий сохранности вооружения.
Разборку производить в следующем порядке (рисунки соответствующего раздела сборки):
 1. Снять прицел. Для этого отвернуть винты, упирающиеся в муфту прицела; отвернуть гайку 0-33, откинуть наметку 0-28, аккуратно снять прицел и положить его в футляр (рис. 20).
2. Снять пулемет. Для этого разъединить шланги системы водоохлаждения и газоотсоса, ослабить зажим 7-18, вывернуть прижимной винт сб. 7-2 и оттянуть пулемет за рукоятки на себя (рис. 4). При этом следить за тем, чтобы не повредить водоподводящий шланг с краном при протаскивании его между щек станины верхнего станка.


Примечание. Если пулемет не предназначается для установки на полевой станок, то присоединенные к нему детали отделять не следует. Способ отделения этих деталей (при необходимости) простой и пояснений не требуется.

3. Снять верхний станок. Для этого вывернуть болты, соединяющие станок с гильзоотводом; поддерживая гильзоотвод, отвести его в сторону; положить между верхним и нижним станками деревянный брусок и разъединить верхний станок с подъемным механизмом; вывернуть винты 0-8, поднять станок вверх доотказа, вывести кулису 0-11 из гнезда связи 2-6 нижнего станка, после чего снять верхний станок, предварительно отделив его от шара.


Примечание. Если кулису нельзя вывести из гнезда связи 2-6, то отделить ее от верхнего станка.

При этом следует проследить за тем, чтобы шар не повернулся в своем гнезде; для этого после снятия верхнего станка привернуть к шару приспособление 10-20.

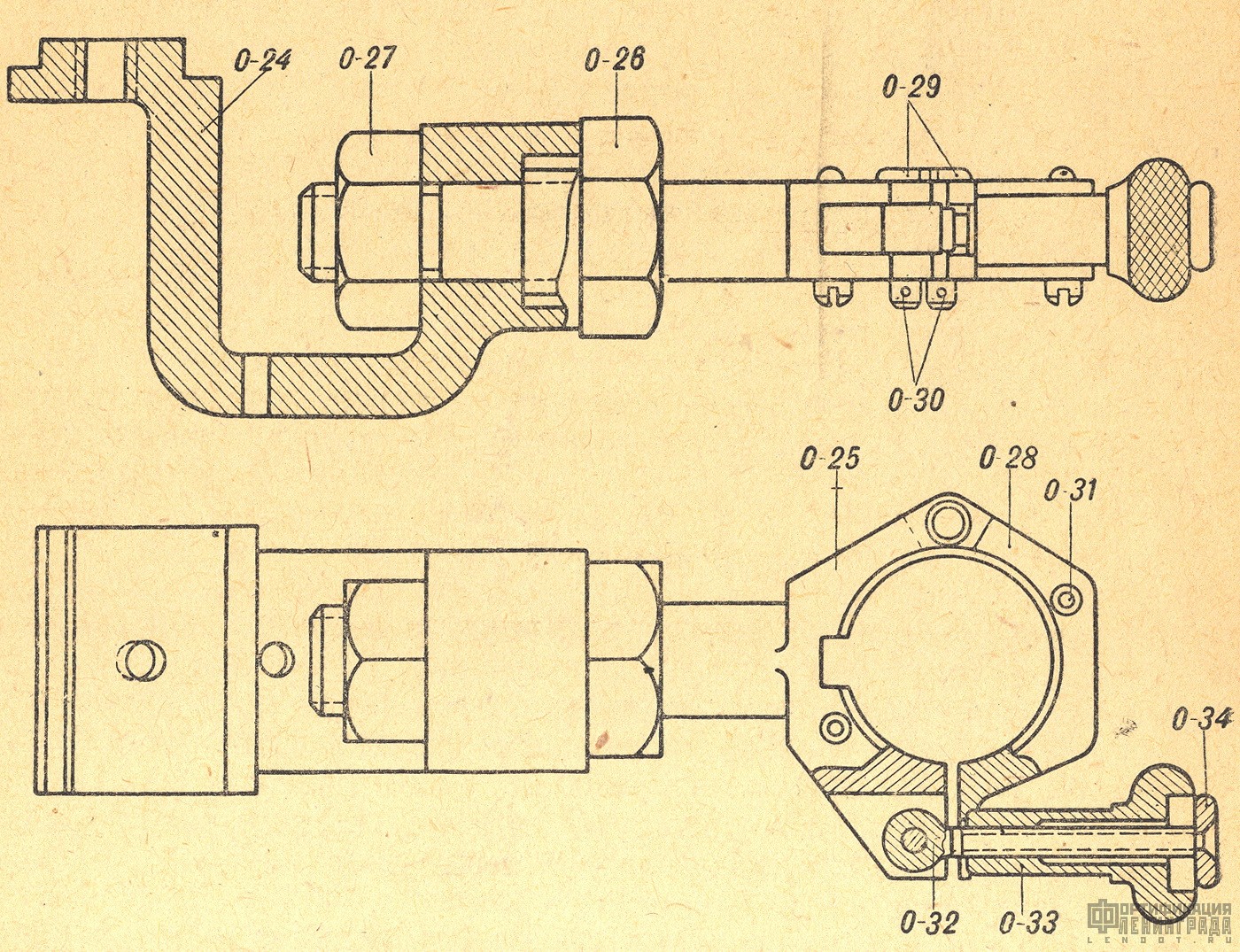

Установка НПС-3. Краткое руководство службы. Рис. 20. Стойка сб. 0-3.Рис. 20. Стойка сб. 0-3:

0-24 — кронштейн; 0-25 — хомут; 0-26 — гайка; 0-27 — гайка; 0-28 — наметка; 0-29 — ось; 0-30 — шплинт; 0-31 — винт регулировочный; 0-32 — шпилька откидная; 0-33 — гайка; 0-34 — шайба.


 4. Снять нижний станок. Для этого разъединить рычаг 2-28 механизма крепления с винтом 0-2, отвернуть гайки болтов 2-31; выбить контрольные шпильки 2-40 и болты 2-31; отделить одну половину обоймы 2-39 и снять нижний станок.
5. Снять детали бронезащиты. Для этого отвернуть гайки 1-16, снять шар совместно с прижимным щитом, разъединив их, вынуть кольцо 1-12 и броневое кольцо сб. 1-2.
Дальнейшая разборка узлов и деталей установки производится опытными мастерами только в случае необходимого ремонта или замены поврежденных деталей.


ГЛАВА III

БОЕВАЯ СЛУЖБА УСТАНОВКИ

20. ПОДГОТОВКА УСТАНОВКИ К СТРЕЛЬБЕ
1. Удалить излишнюю смазку с деталей установки, особенно с шара 1-13.
2. Поставить на верхний станок пулемет Максима. Для этого подготовить пулемет согласно указаниям, приведенным в ст. 16. При этом медная шайба 7-28 должна быть плотно надета на цилиндрическую часть надульника, расположенную за резьбой. Асбестовый шнур должен быть плотно и равномерно навернут на кожух надульника. Если для этой цели имеется асбомедное кольцо, то оно должно быть поставлено так, чтобы шов медной оболочки прилегал к фланцу кожуха, а не наоборот. Шланги должны быть хорошо прикреплены к пробкам, пробки надежно ввернуты в отверстия кожуха пулемета.
3. Наполнить кожух пулемета водой. При этом проверить работу системы охлаждения: работу насоса, протекание воды по шлангам. Проследить, нет ли течи воды в соединениях шлангов с пробками, в кранике и в переходной втулке от трубопровода сооружения.
4. Поставить на место оптический прицел КТ-2 по указаниям, приведенным в разделе 17. При наличии обогревателя объектива оптического прицела опорную чашку 0-6 в отверстие шара не ставить, а вместо нее надеть на носик прицела обогреватель.
5. Присоединить к системе электропитания проводники от лампочек освещения шкал оптического прицела и от обогревателя и проверить их работу. После проверки выключить освещение и обогреватель. Пользоваться лампочками следует только при стрельбе в ночное время, обогреватель включать за 5—10 минут до начала стрельбы.
6. Проверить работу установки и выверку прицела, согласно указаниям, изложенным в разделе 18.
7 . Проверить систему газоотсоса.

21. ОБРАЩЕНИЕ С УСТАНОВКОЙ ПРИ СТРЕЛЬБЕ
1. Непрерывно следить за подачей воды в пулемет и за отсосом пороховых газов.
2. Периодически подтягивать прижимной винт и зажим, крепящие пулемет на верхнем станке, не допуская просачивания пороховых газов между кожухом надульника и обоймой.
3. Плавно зажимать рукоятки механизма крепления и подъемного механизма, чтобы не сбивалась наводка.
4. Не допускать наполнения гильзоотвода гильзами доотказа, так как это ведет к задержкам в стрельбе пулемета.
5. Второму номеру поддерживать ленту, особенно во время стрельбы при углах склонения.
6. При длительной интенсивной стрельбе, в случае закипания воды в кожухе, делать небольшие перерывы в стрельбе и непрерывно добавлять воду в верхний бак при помощи насоса.
7. При попадании осколков снарядов или пуль в оптический прицел поставить запасный прицел или визирную трубку.
8. При заклинивании шара (от попадания в него пуль или осколков снаряда) ослаблять гайки 1-16, крепящие прижимной щит.
9. При значительном повреждении деталей бронезащиты (попадание снарядов) заменить их запасными. При обучении систематически тренироваться в быстрой замене деталей бронезащиты.
10. При застревании гильз в рожке гильзоотвода отделить его и вести стрельбу без него или заменить рожок гильзоотвода запасным.

22. НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Неисправности Способы устранения

1. Шаровое сопряжение имеет большой зазор, вследствие чего увеличивается рассеивание при стрельбе.

Подтянуть гайки на прижимном щите до плотного поджатия шара. Если поджатие гаек не устранит болтания шара, то возобновить асбестовую набивку 1-15.

2. Шаровое сопряжение совсем не имеет зазора, шар зажат (закусывает), установка не вращается.

Отпустить гайки прижимного шита или подложить металлические кольца между прижимным щитом и амбразурным коробом (надеть кольца на шпильки).

3. Между обоймой и кожухом надульника просачиваются пороховые газы.

Поджать пулемет в продольном направлении прижимным винтом, предварительно ослабив зажим поперечного крепления пулемета.
При износе асбомедной прокладки на кожухе надульника заменить ее запасной.
При отсутствии асбомедных прокладок можно вместо них намотать асбестовый шнур.

4. Между фланцем обоймы и шаром просачиваются пороховые газы.

Износилась асбоалюминиевая прокладка, заменить ее запасной.
При отсутствии асбоалюминиевых прокладок намотать асбестовый шнур.

5. Между шаром и прижимным щитом просачиваются пороховые газы.

Износилась сальниковая набивка (асбестовый шнур), заменить ее запасной.

6.Нарушена система водоохлаждения пулемета.

Если порваны шланги, то заменить их новыми или заделать при помощи накладок. Новые шланги должны быть такой длины, чтобы не приходилось перегибать шланг при вращении станков.

7. Нарушена система газоотсоса.

Проверить газоотсосную сеть сооружения.
Испорченные гофрированные шланги заменить новыми или заделать накладками.

Поломалась пружина в рожке.

Заменить пружину в рожке запасной.

8. Задержка в стрельбе пулемета вследствие застревания (заклинивания) двух стреляных гильз или патронов в рожке.

Если в установке рожок без пружины, то заменить рожок запасным.

9. Задержка в стрельбе из пулемета вследствие несовпадения отверстия рожка с выходным отверстием пулемета, что может привести к утыканию гильзы или патрона в рожок.

Требуется хорошо пригнать рожок по месту.

10. Пулемет не входит до конца в обойму 4-7 и не становится на верхний станок, так как нижняя часть кожуха пулемета упирается в верхнюю часть рожка.

Удалить напильником наплывы металла от сварки на верхней части рожка, если таковой имеется, или опустить рожок ниже, для чего поставить прокладки.

11. Пулемет не становится на верхний станок, так как ползушка не входит в направляющую верхнего станка.

Подпилить боковые поверхности пол- зушки.

12. Пулемет не становится на верхний станок, так как щеки правой станины зажимают, не дают возможности подать его вперед.

Подпилить щеки станин.

13. Шар упирается в сферическую поверхность амбразурного короба, вследствие чего установка не вращается.

Разобрать установку и точно определить, в какие точки амбразурного короба упирается шар; эти места короба подрубить зубилом.

14. Задержка в стрельбе пулемета вследствие того, что гильзоотвод забит гильзами доотказа.

Очистить гильзоотвод от стреляных гильз.

15. Нарушено электроосвещение.

Исправить электропроводку. Перегоревшие лампочки заменить новыми.

16. Поврежден подъемный механизм (забита резьба на винтах, лопнул винт и т. д.).

Дать на исправление оружейному мастеру.

17. Патрубок гильзоотвода упирается в крепящий болт кронштейна или в самый кронштейн, вследствие чего установка не обеспечивает углов обстрела.


Патрубок разрешается отрезать, а отверстие на трубе заварить так, чтобы сварной шов был снаружи.

18. Задир металла шара от попадания бронебойных пуль или снарядов заклинивает шар, и установка не вращается.

Ослабить гайки прижимного щита и, взявшись за рукоятки пулемета, раскачать установку.
Если после раскачивания шар все же не будет вращаться (заклинивается), то необходимо разобрать установку, зачистить металл напильником или заменить шар запасным.

19. Налипание свинца на шаре и в стыках между броневым кольцом, шаром и амбразурным коробом от попадания пуль противника. Свинец заклинивает шар, и установка не вращается.

Раскачать установку руками. Если раскачивание не поможет, то отпустить гайки прижимного щита.

20. Сломан указатель шкалы вертикальной наводки.

Заменить указатель шкалы запасным.

21. Обойма установки упирается в выем прижимного щита, в связи с чем не обеспечиваются максимальные углы обстрела.

Подпилить обойму драчевым напильником.

22. Верхний станок своей передней частью (нижний угол) упирается в гайку прижимного щита и этим самым не обеспечивает максимальных углов обстрела при крайних положениях установки.

Подрубить зубилом или подпилить драчевым напильником верхний станок в том месте, где он упирается в гайку.

23. Фланец обоймы не входит в гнездо шара, в результате чего специальные винты не завинчиваются.

Фланец обоймы подпилить кругом драчевым напильником.
