Установкой НПС-3 называется 7,62-мм пулемёт "Максим" на казематном станке образца 1939 года с оптическим прицелом. Установка НПС-3 предназначена для вооружения оборонительных сооружений укреплённых районов; она обеспечивает решение пулемётным огнем боевых стрелковых задач в секторе обстрела амбразуры.

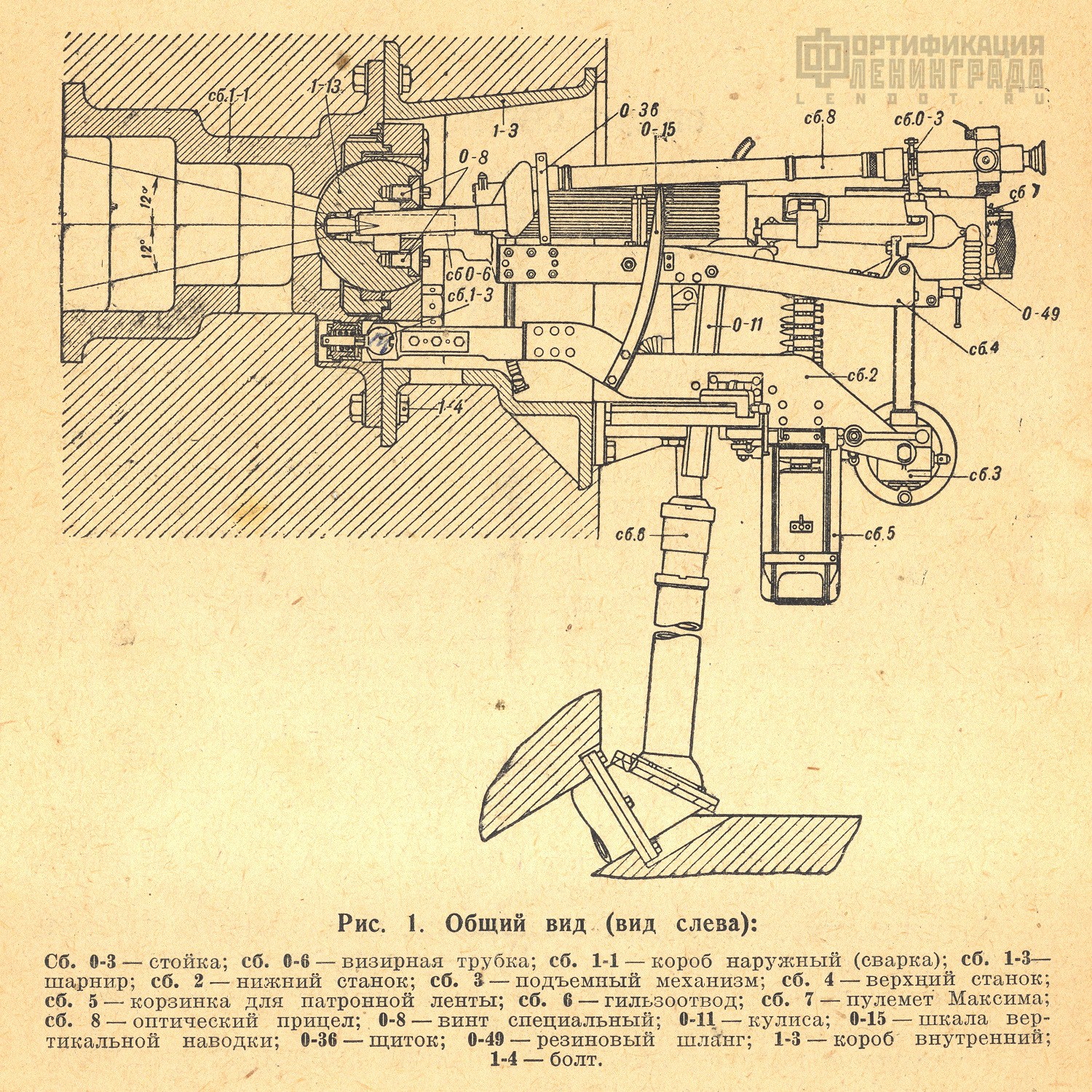

Общий вид установки НПС-3
Общий вид установки НПС-3

Углы обстрела: в горизонтальной плоскости 60° (30° вправо, 30° влево); в вертикальной плоскости ±12°. Наводка в горизонтальной плоскости осуществляется вручную, действием на рукоятки пулемёта. Придание углов возвышения и склонения производится при помощи подъёмного механизма. Просмотр впередилежащей местности и наводка в цель при прицельной стрельбе производится через оптический прицел КТ-2, имеющий двухкратное увеличение и поле зрения 18°. Для ведения стрельбы по невидимым целям установка снабжена угломерными шкалами для горизонтального и вертикального наведения по заранее подготовленным данным. Цена одного деления шкал 0,02.

Значительный вес частей установки, на которых укреплён пулемёт, обеспечивает устойчивость его при стрельбе, а следовательно, и хорошую кучность боя пулемёта. Установка имеет надежную бронировку, защищающую пулемётный расчёт от попадающих в амбразуру пуль и снарядов. В случае повреждения отдельных деталей броневой защиты, их можно заменять запасными деталями. В установке предусмотрена герметизация амбразуры для предохранения боевого каземата от отравляющих веществ.

Для удаления газов, образующихся при стрельбе, в установке имеются отсосные ниппели, к которым присоединены шланги газоотсасывающей системы сооружения. Чтобы избежать накапливания в боевом каземате пороховых газов, остающихся в стреляных гильзах, гильзы отводятся из боевого каземата по специальному гильзоотводу наружу.

Ствол пулемёта во время стрельбы охлаждается путем принудительной циркуляции воды через кожух пулемёта, что обеспечивает возможность ведения интенсивной стрельбы.

Пулемёт системы Х. Максима, предназначенный для казематной установки НПС-3, поступает для сборки в установке со станком А. Соколова, на котором пулемёт применяется в полевых условиях. При постановке пулемёта на установку НПС-3 в нём производят следующие изменения: штатный надульник пулемёта заменяется специальным надульником. Специальный надульник состоит из надульника, кожуха надульника и медной шайбы. Специальный надульник имеет несколько удлинённую нарезную часть, ввинчиваемую в дно кожуха.  Кожух надульника и медная шайба предназначены для того, чтобы предотвратить проникновение внутрь каземата пороховых газов, вылетающих из отверстий надульника. При этом кожух надульника служит для отражения пороховых газов наружу, медная шайба – для герметизации соединения надульника с кожухом. Снаружи кожух надульника имеет фланец, который закрывает отверстие передней обоймы верхнего станка, благодаря чему пороховые газы не могут попасть внутрь каземата. Для большей герметичности под фланец подкладывается асбестовый шнур или специальная асбомедная прокладка. К выливному и наливному отверстиям кожуха пулемёта присоединяются резиновые шланги. В отверстие короба пулемёта, предназначенное для соединительного болта, вставляется ось и закрепляется зажимом. Эти детали служат для присоединения пулемёта к верхнему станку и для закрепления его в поперечном направлении. К проушинам дна короба шпилькой присоединяется ползушка с прижимным винтом. Ползушка, входя своими выступами в пазы верхнего станка, не позволяет перемещать пулемёт в вертикальной плоскости, а прижимной винт закрепляет пулемёт в продольном направлении. Штатная левая задвижка короба заменяется задвижкой, имеющей ниппель для отсоса пороховых газов из короба. К ниппелю присоединяется шланг от газоотсосной системы сооружения.

Установка НПС-3 делится на следующие части:

1. Пулемёт 7,62 мм системы Х. Максима
2. Бронезащита
3. Нижний станок
4. Подъёмный механизм
5. Верхний станок
6. Корзинка для патронной ленты
7. Гильзоотвод
8. Оптический прицел

Пулемёт, снятый с полевого станка Соколова, дополняется крепёжными деталями, и ставится на верхний станок. Основные детали бронезащиты: амбразурный короб, заделываемый в бетон, шар и шаровой шарнир. К шару винтами прикрепляется верхний станок. В отверстии шара помещается оптический прицел. К шаровому шарниру присоединяется нижний станок. Благодаря шару и шаровому шарниру системе можно придавать необходимые углы при наводке. Снизу при помощи кронштейнов к амбразурному коробу присоединена дуга. Нижний станок через шаровой шарнир соединён с амбразурным коробом. В средней части нижний станок имеет два шарикоподшипника, которыми он опирается на дугу. Сзади к нижнему станку присоединены корзинка для патронной ленты и подъёмный механизм. Слева к нижнему станку привёрнута шкала вертикальной наводки. Подъёмный механизм имеет коробку с цапфами, которыми он укреплён на нижнем станке. Внутренний винт подъёмного механизма присоединён к верхнему станку. Верхний станок спереди прикреплён винтами к шару; сзади он опирается на винт подъёмного механизма. Посредине верхний станок имеет кулису, входящую в среднюю связь нижнего станка, благодаря чему верхний и нижний станки в горизонтальной плоскости перемещаются только совместно. На правой станине верхнего станка установлен 7,62-мм пулемёт Максима, на левой – оптический прицел КТ-2. Корзинка для патронной ленты прикреплена болтами к нижнему станку. Гильзоотвод состоит из телескопических труб, шарнирно соединенных между собой. Такое устройство гильзоотвода необходимо для того, чтобы при всех углах вертикального и горизонтального обстрела был надёжный отвод стреляных гильз наружу из боевого каземата. В верхней части гильзоотвод присоединён к верхнему станку, в нижней части он заканчивается трубой, заделываемой в бетон сооружения. В сооружениях военного периода для гильзосбора использовался специальный мешок, укреплённый на нижнем конце телескопических труб. Оптический прицел КТ-2 передним концом помещен в шаре; задний конец прицела закреплён в стойке кронштейна.

Установка НПС-3 была разработана в ОКБ-43 Наркомата вооружения (г. Ленинград), которое впоследствии вошло в состав ЦКБ-34 (ныне – ОАО "Конструкторское бюро специального машиностроения"). Заводы-изготовители установки располагались в разных городах и принадлежали различным комиссариатам.
